EW800

T.A.U. (automatic thermocouple attachment unit)
Unidade de Fixação de Termopar

Sobre

Adquira já

O pagamento pode ser a vista, no cartão de crédito ou no cartão BNDES.


  Solicitar Orçamento   Mais informações

Descrição

A máquina de solda ponto tipo T.A.U. modelo EW800 é indicada para soldar termopar no campo, diretamente sobre o metal base do qual se quer medir a temperatura.
Com fonte de energia própria, pode ser utilizada por até 8 horas sem necessitar de recarga da bateria, facilitando o trabalho em campo.
O seu display indica a carga da bateria e a potência de solda.

A EW800 é uma máquina que utiliza a energia acumulada em capacitores eletrolíticos especiais de alta capacitância e baixa tensão, com descarga controlada por microprocessador que dispara o tiristor de descarga. A vantagem deste processo é que além de não produzir óxidos indesejáveis no local da solda, não destempera o material, mantendo as suas características mecânicas.

Seu princípio de funcionamento é soldar com uma alta corrente elétrica em um curto período de tempo. Com isto não existe o aquecimento da peça soldada.

Utilize sempre óculos de segurança quando estiver realizando uma soldagem, para evitar que possíveis fagulhas atinjam os olhos.



Solda Capacitiva de baixa tensão

Na soldagem por descarga capacitiva em baixa tensão, para se obter uma boa soldagem, a pressão exercida sobre as peças a serem soldadas deve ser pouca, diferente da solda capacitiva em alta tensão, portanto não exercer muita pressão sobre as peças a serem soldadas. Neste caso, a soldagem se da pelo faiscamento entre as peças no ato da solda. Portanto, é muito importante o uso de óculos de proteção e nunca efetuar uma solda perto de materiais inflamáveis, para evitar que possível fagulha possa provocar algum incêndio

Imagens

Confira algumas imagens

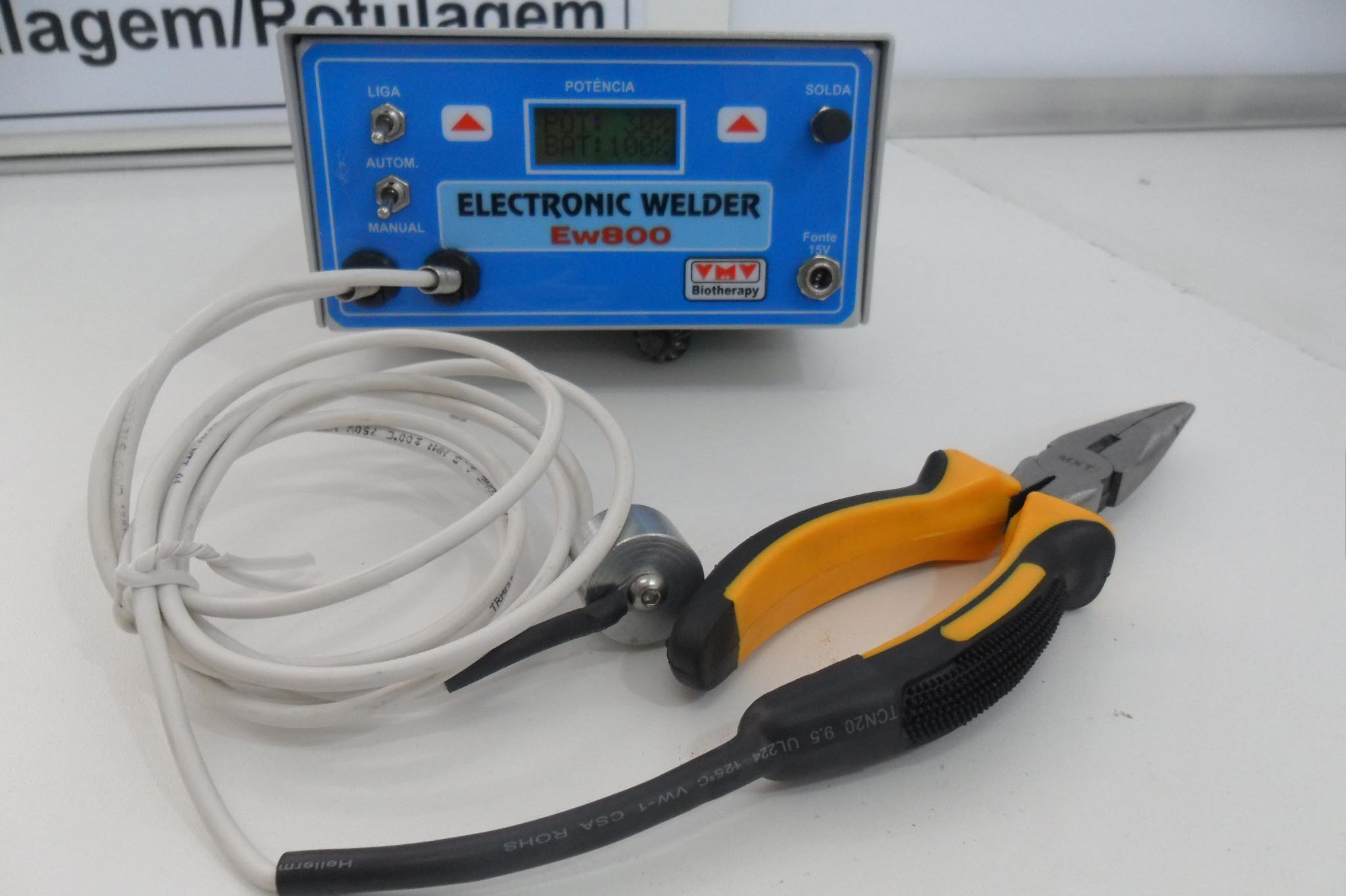

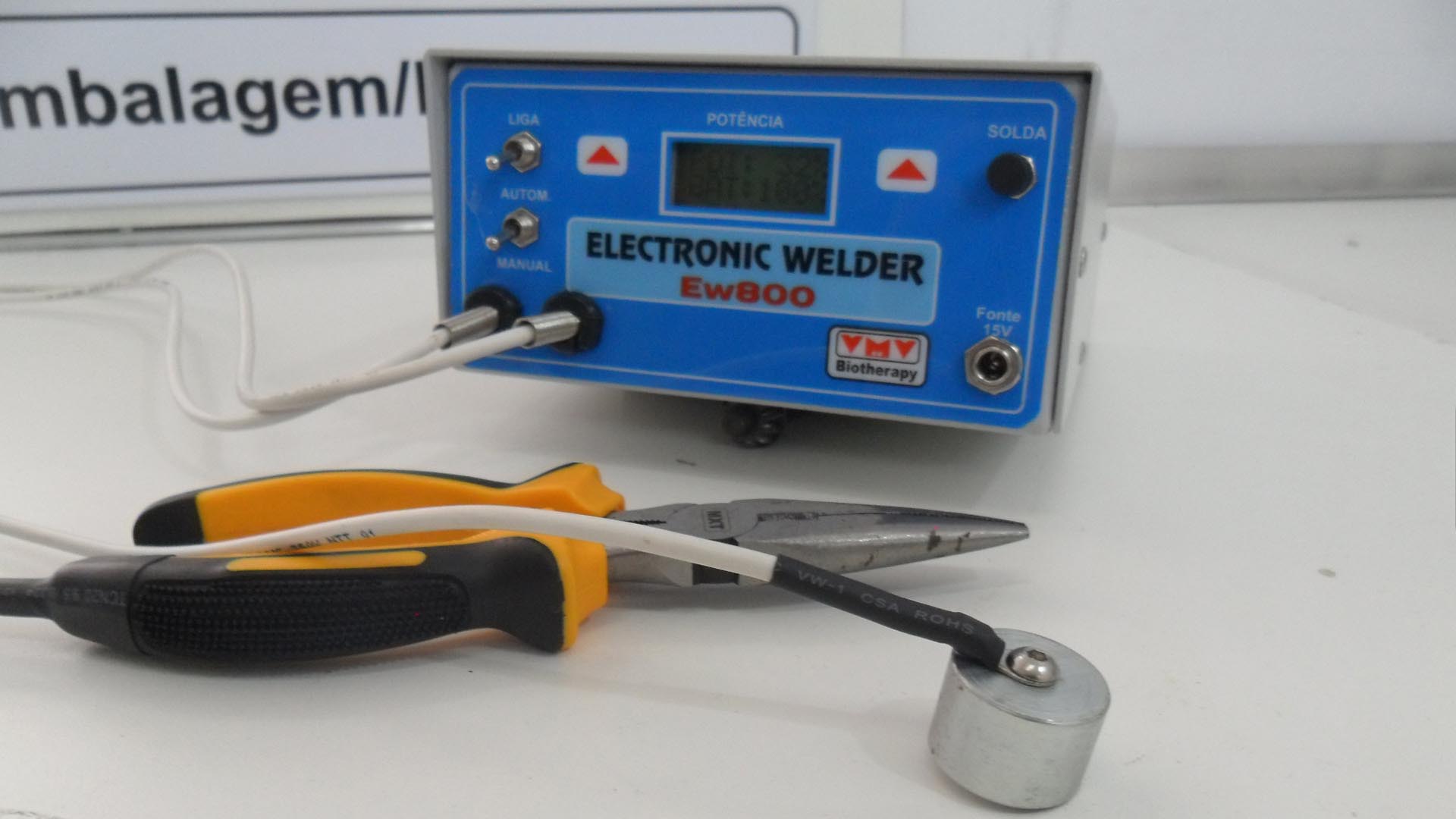

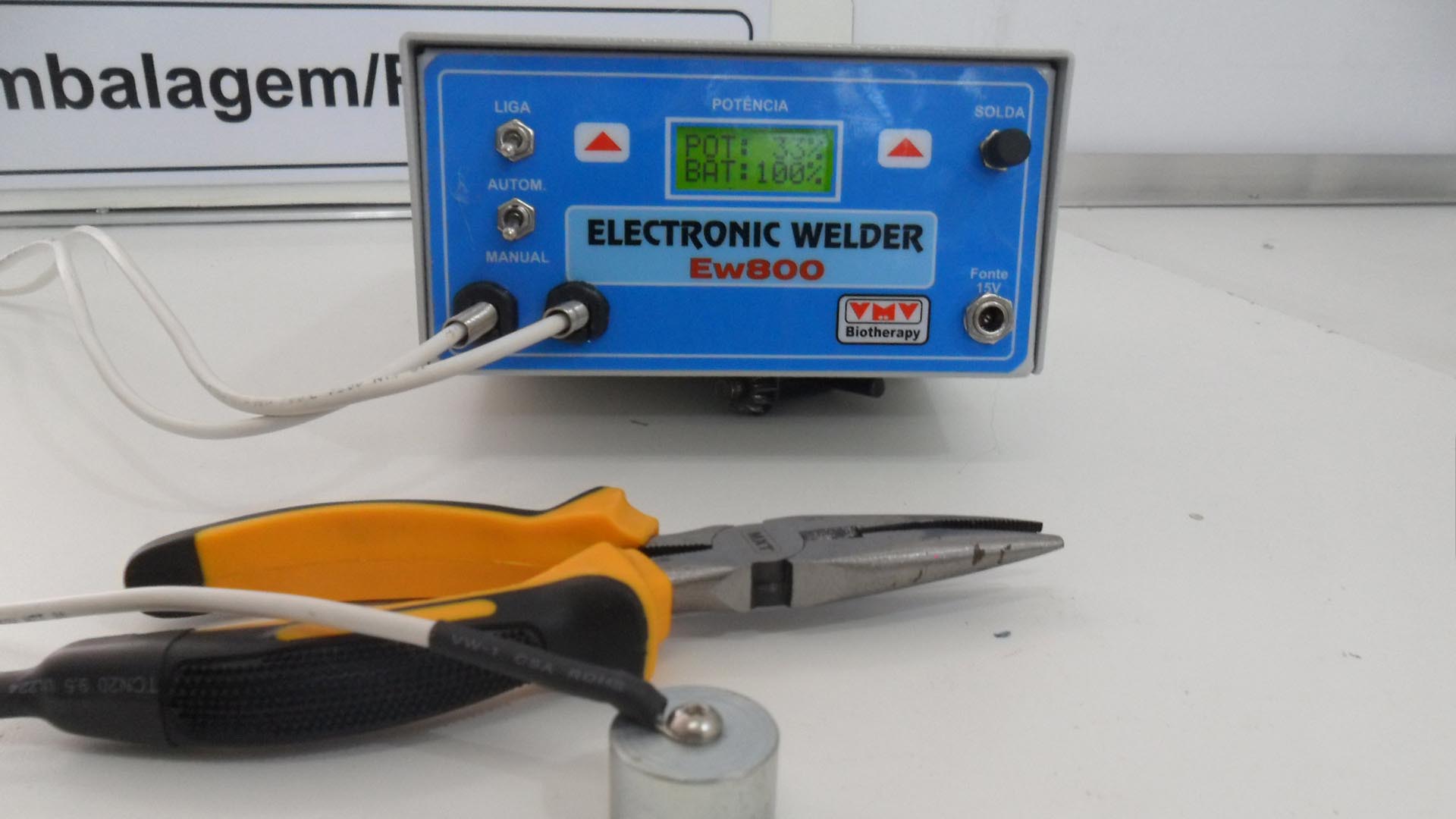

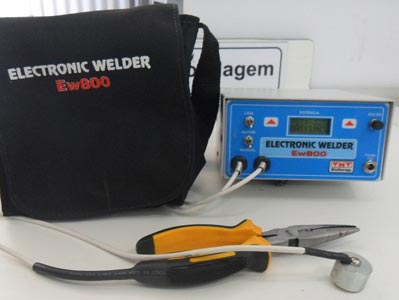

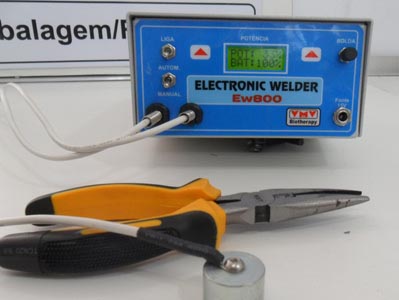

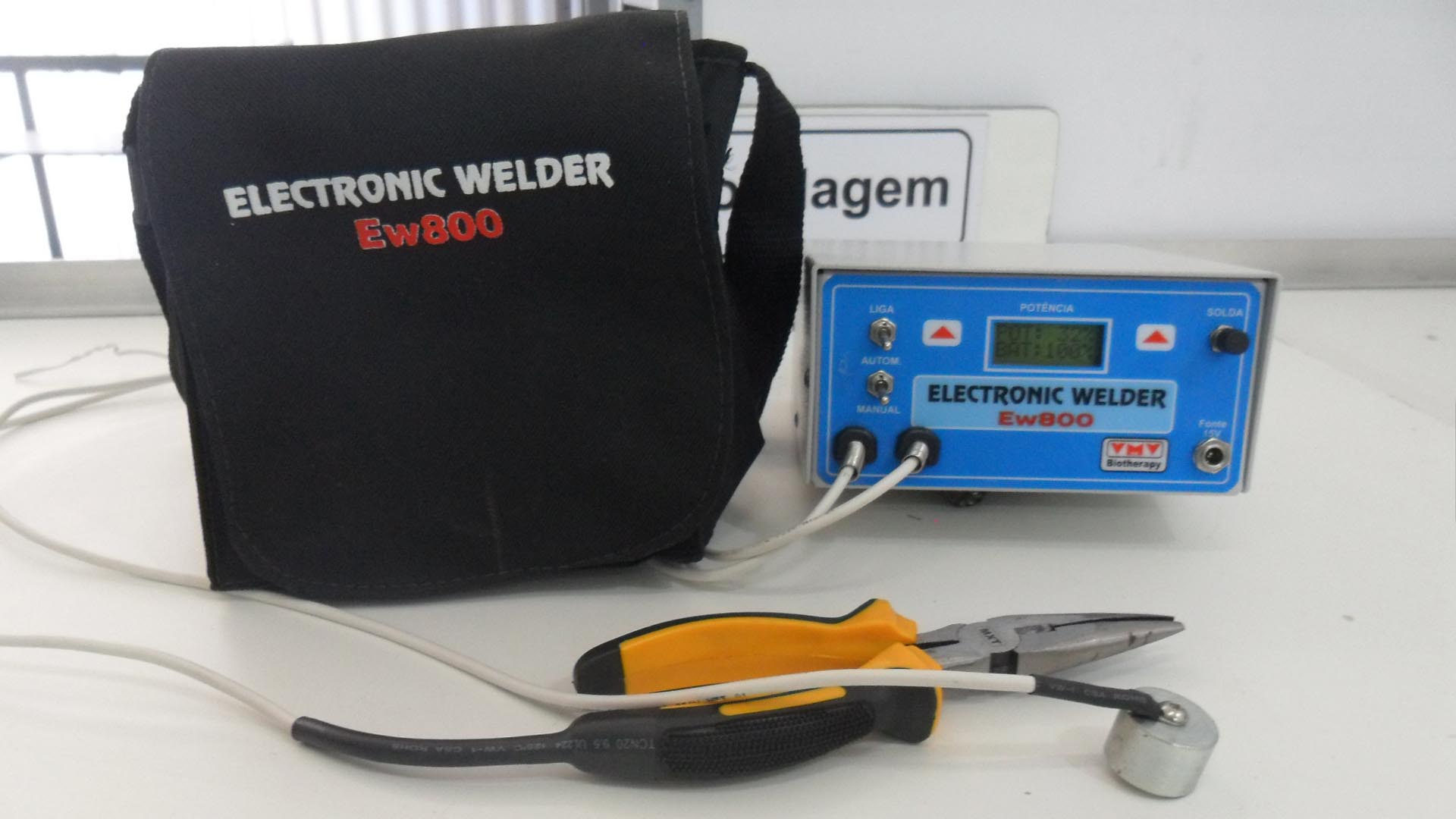

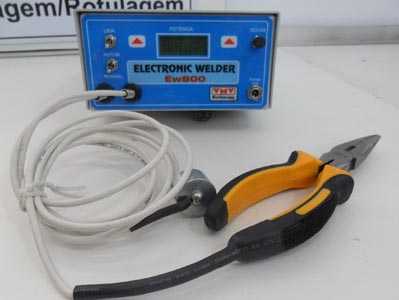

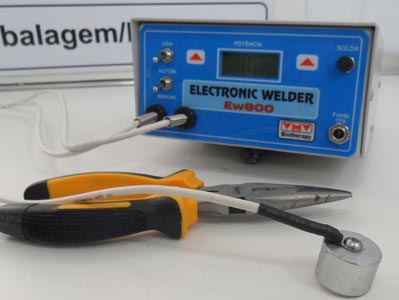

EW800

EW800

EW800

EW800

Informações gerais

Utilização

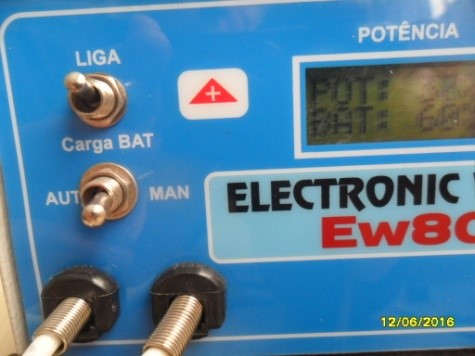

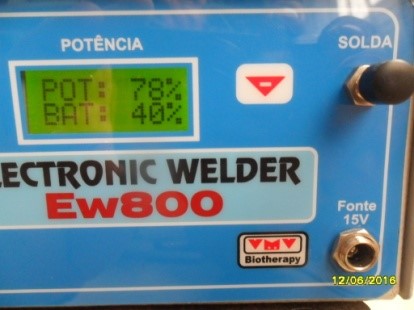

Antes de realizar a soldagem no produto final, faça testes de solda para o ajuste da intensidade da potência necessária. Ela é indicada no painel como "POT" que vai de 10 a 99% de potência. O ajuste é feito apertando-se o botão (+) ou o botão (-). O botão "Solda" é utilizado para disparar a máquina no modo manual quando a chave seletora estiver em "MAN".

Quando estiver "AUT" a máquina dispara a solda automaticamente a cada 3 segundos.

Devem-se iniciar os testes com menor intensidade de potência e ir aumentando-a até o ponto ideal de solda, que varia de acordo com o tipo e espessura do termopar a ser soldado.
Após definida a potência necessária para o material que irá soldar, a EW800 mantém na memória o valor, não sendo mais necessário ajustes para o mesmo tipo de material.



Especificações técnicas

Tamanho: 137x155x70mm
Peso: 1,5kg
Tempo de Ciclo: Aproximadamente 20 seg para plena carga
Potência de saída: Ajustável de 10 a 99%
Tensão de alimentação: 12VCC.
Carregador : 12VCCx127/220VCA
Classificação:
Grau de proteção contra penetração de água: IPXO
Modo de operação: contínuo



Observações

  1. Quando a carga da bateria atinge o valor mínimo, o display irá mostrar ”Carregar”, devendo ser desligada e colocada em carga por 3 horas.

Cuidados

  • Quando o aparelho não estiver em uso, mantenha-o desligado;
  • Limpe a máquina somente com um pano úmido, nunca use produtos químicos;
  • Quando fora de uso, mantenha sua máquina desligada e coberta com uma capa de proteção (nunca use capas plásticas comuns, elas não permitem a evaporação de umidade, que prejudica os componentes eletrônicos).


Perigos

Não abra o gabinete metálico da máquina sob nenhuma hipótese. Este equipamento trabalha com carga elétrica acumulada em alta tensão, que pode provocar lesões corporais, mesmo com o equipamento desligado.
