EW700

Solda Ponto EW700

Sobre

Adquira já

R$2.510,00

Para pagamento a vista, emitimos boleto com desconto de 7%.
Para pagamento a prazo ou no cartão, utilizar o PagSeguro.


Ver manual


Como adquirir?

Com o PagSeguro, os dados ficam protegidos em ambiente seguro para que você possa fazer suas compras com tranquilidade e segurança. Você tem 14 dias para cancelar sua compra, caso a mercadoria não seja entregue ou não esteja de acordo com o combinado.

  • Escolha o produto que queira comprar. Nosso site o redirecionará para o ambiente seguro do PagSeguro;
  • Siga as instruções do Pagseguro;
  • Depois de confirmado o pagamento, nós receberemos a confirmação do PagSeguro e enviaremos o produto à você.

Descrição

A máquina de solda ponto EW700 é indicada para quem necessita de precisão e de fácil ajuste de controle de solda de topo. Pode ser utilizada para soldar fio com fio de topo, fio de topo com banda, união de anéis, brincos, pulseiras, argolas e as mais diversas soldas a onde uma das peças a serem soldadas é de topo.

Em aparelhos de prótese dentária é utilizada para soldar fio com fio de topo, e demais peças que compõem a prótese. Esta máquina utiliza a energia acumulada em capacitores eletrolíticos especiais de alta capacitância e baixa tensão, com descarga controlada por tiristores. A vantagem deste processo é que além de não produzir óxidos indesejáveis no local da solda, não destempera o material, mantendo as suas características mecânicas.

Seu princípio de funcionamento é soldar com uma alta corrente elétrica em um curto período de tempo. Com isto não existe o aquecimento da peça soldada.

Utilize sempre óculos de segurança quando estiver realizando uma soldagem, para evitar que possíveis fagulhas atinjam os olhos.



Solda Capacitiva de baixa tensão

Na soldagem por descarga capacitiva em baixa tensão, para se obter uma boa soldagem, a pressão exercida sobre as peças a serem soldadas deve ser pouca, diferente da solda capacitiva em alta tensão, portanto não exercer muita pressão sobre as peças a serem soldadas. Neste caso, a soldagem se da pelo faiscamento entre as peças no ato da solda. Portanto, é muito importante o uso de óculos de proteção e nunca efetuar uma solda perto de materiais inflamáveis, para evitar que possível fagulha possa provocar algum incêndio.
Devem-se iniciar os testes com uma menor intensidade de potência e ir aumentando-a até o ponto ideal de solda, que varia de acordo com espessura do material a ser soldado.

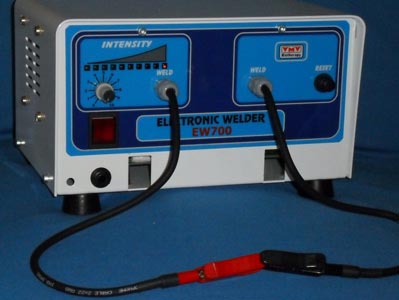

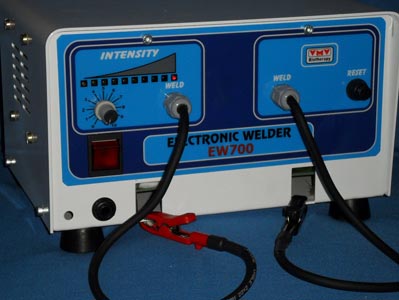

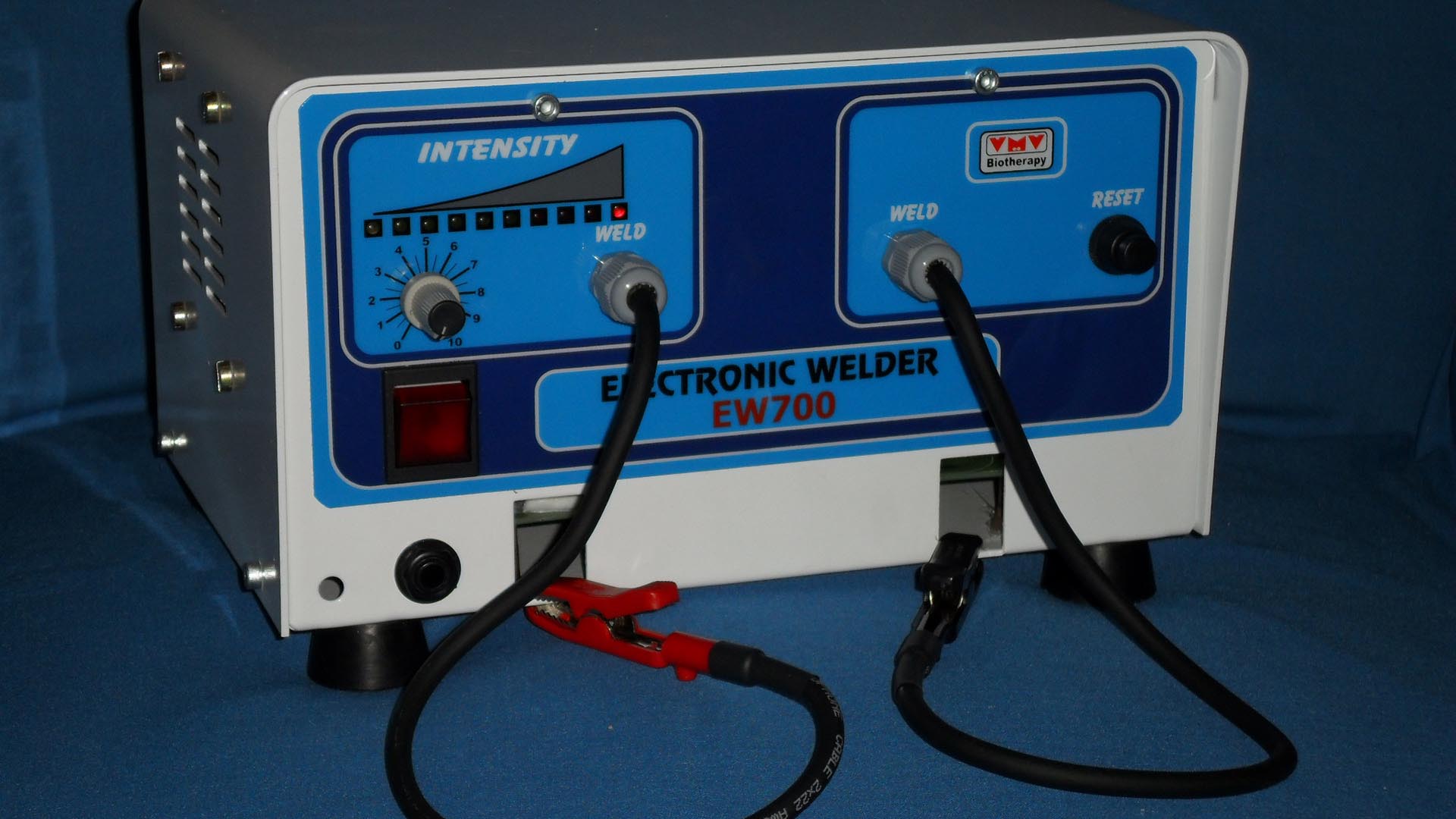

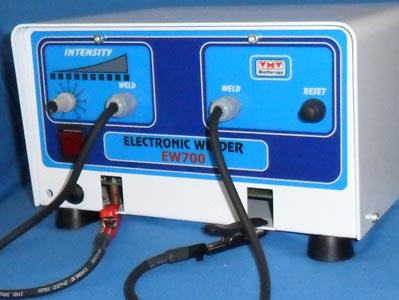

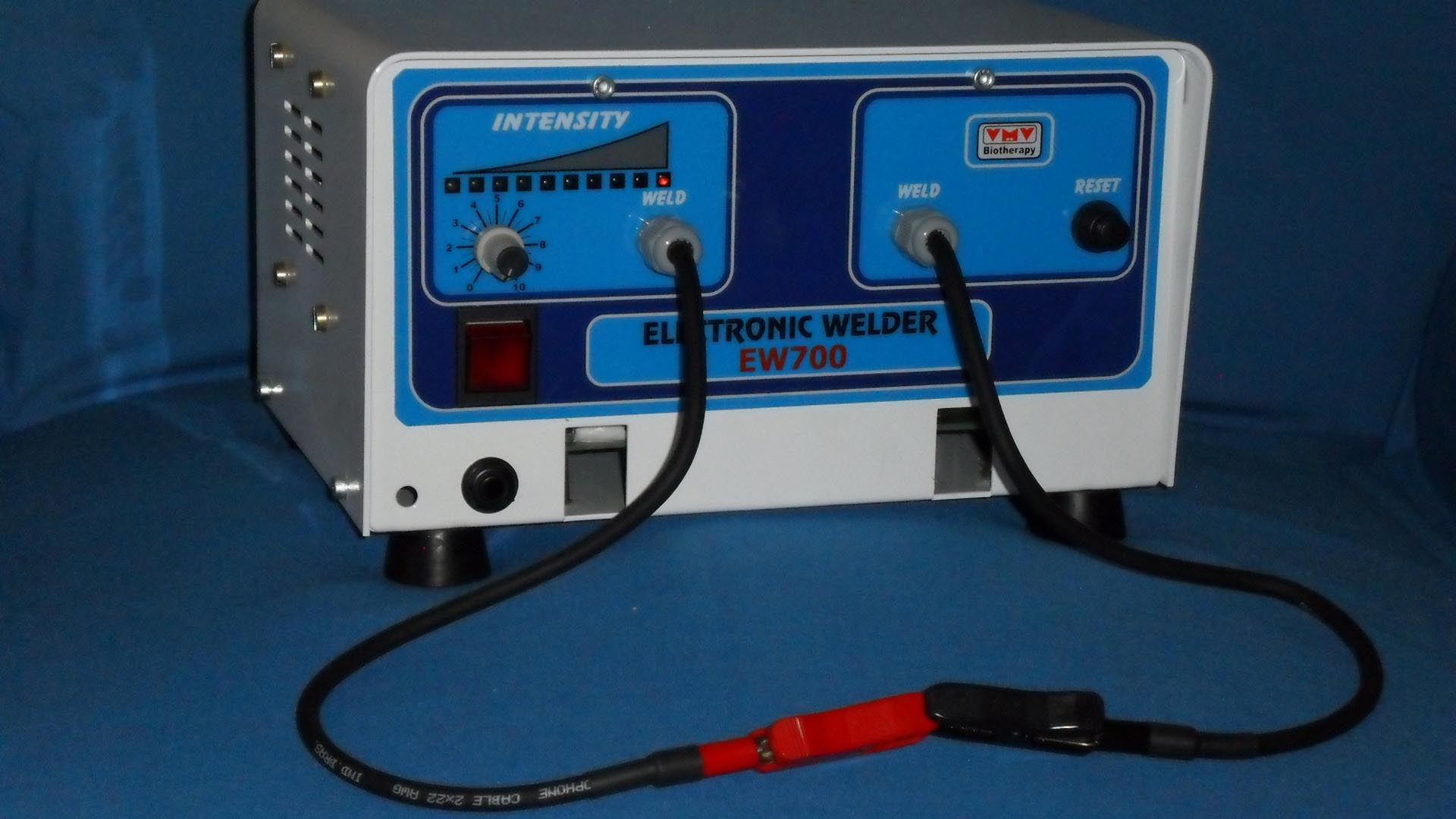

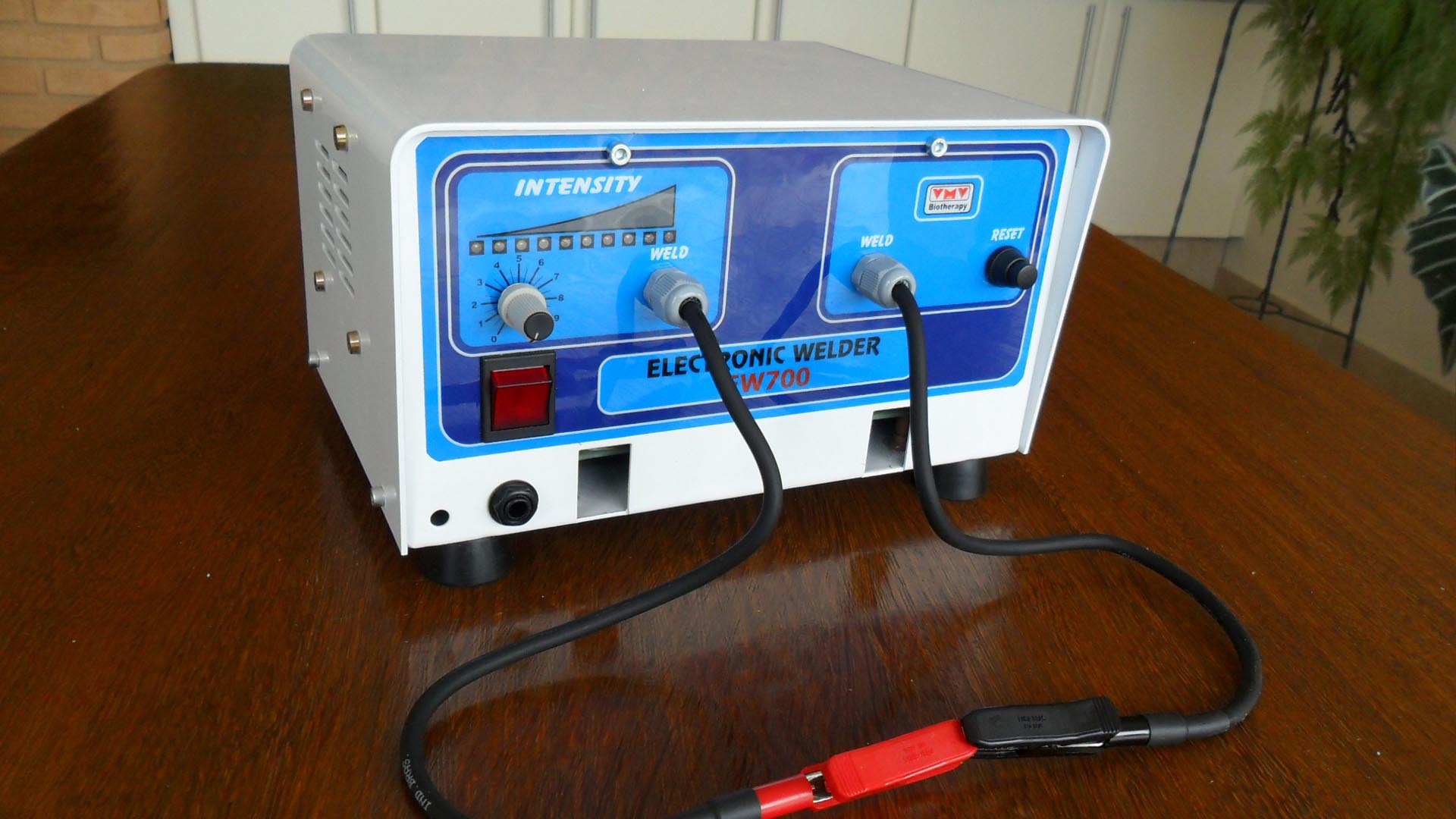

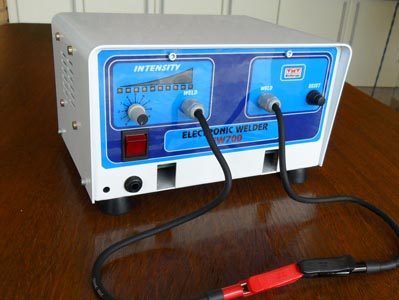

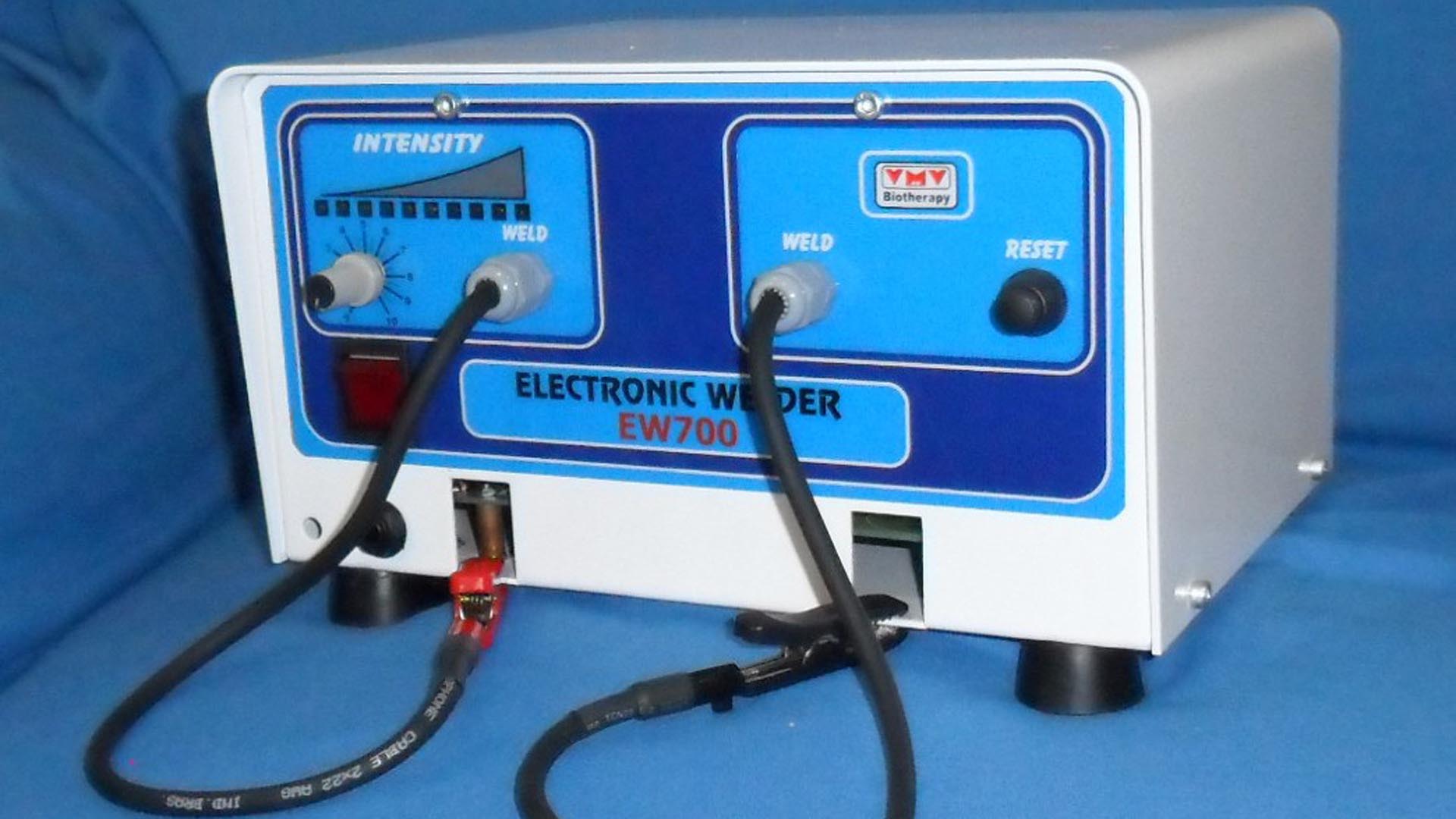

Imagens

Confira algumas imagens

EW700

EW700

EW700

EW700

EW700

EW700

EW700

EW700

EW700

EW700

EW700

EW700

EW700

EW700

EW700

EW700

EW700

EW700

EW700

Informações gerais

Utilização

Antes de realizar a soldagem no produto final, faça testes de solda para o ajuste da intensidade da potência necessária. Ela é indicada no painel de acordo com o número de LEDs acesos. Quanto mais leds acesos, maior é a intensidade. O ajuste é feito girando o botão no sentido horário.

O botão "WELD" é utilizado para disparar a solda. Quando a carga dos capacitores atingirem a potencia ajustada, o LED indicando "FULL" irá acender, indicando que a máquina está pronta para a soldagem.

OBS: Caso a intensidade esteja muito alta, pode-se abaixa-la simplesmente girando o botão de ajuste de intensidade no sentido ati-horáio e apertando o botão "RESET" diversas vezes até atingir o valor desejado.
Devem-se iniciar os testes com uma menor intensidade de potência e ir aumentando-a até o ponto ideal de solda, que varia de acordo com espessura do material a ser soldado.



Especificações técnicas

Tensão de alimentação: 127V ou 220V VCA
Potência máxima: 600W
Tempo de Solda Capacitiva: 1 seg
Diâmetro máximo de fio a ser soldado: 1,5mm
Frequência de utilização média: 4 ponto/min
Frequência de utilização máxima: 8 ponto/min

Observações

  1. Sua EW700 é fornecida na tensão de 220V. Para passa-la para 127V, mude a chave seletora de tensão na parte traseira;
  2. É importante observar que a freqüência de utilização máxima é o limite máximo da máquina. Após 10 minutos no regime máximo, é necessário que a máquina fique em repouso por pelo menos 10 minutos, para que sua vida não seja afetada. Caso seja necessário trabalhar no regime máximo deverá ser utilizado ventilação forçada para melhor refrigerar o equipamento;
  3. No caso da frequência média de utilização, não há limitação de tempo de uso contínuo.


Cuidados

  • Quando o aparelho não estiver em uso, mantenha-o desligado;
  • Verifique sempre a tensão da rede em que irá ligar o aparelho (127 VCA ou 220 VCA);
  • Limpe a máquina somente com um pano úmido, nunca use produtos químicos;
  • Quando fora de uso, mantenha sua máquina desligada e coberta com uma capa de proteção (nunca use capas plásticas comuns, elas não permitem a evaporação de umidade, que prejudica os componentes eletrônicos).

Perigos

Não abra o gabinete metálico da máquina sob nenhuma hipótese. Este equipamento trabalha com carga elétrica acumulada em alta tensão, que pode provocar lesões corporais, mesmo com o equipamento desligado.
