EW600CSP

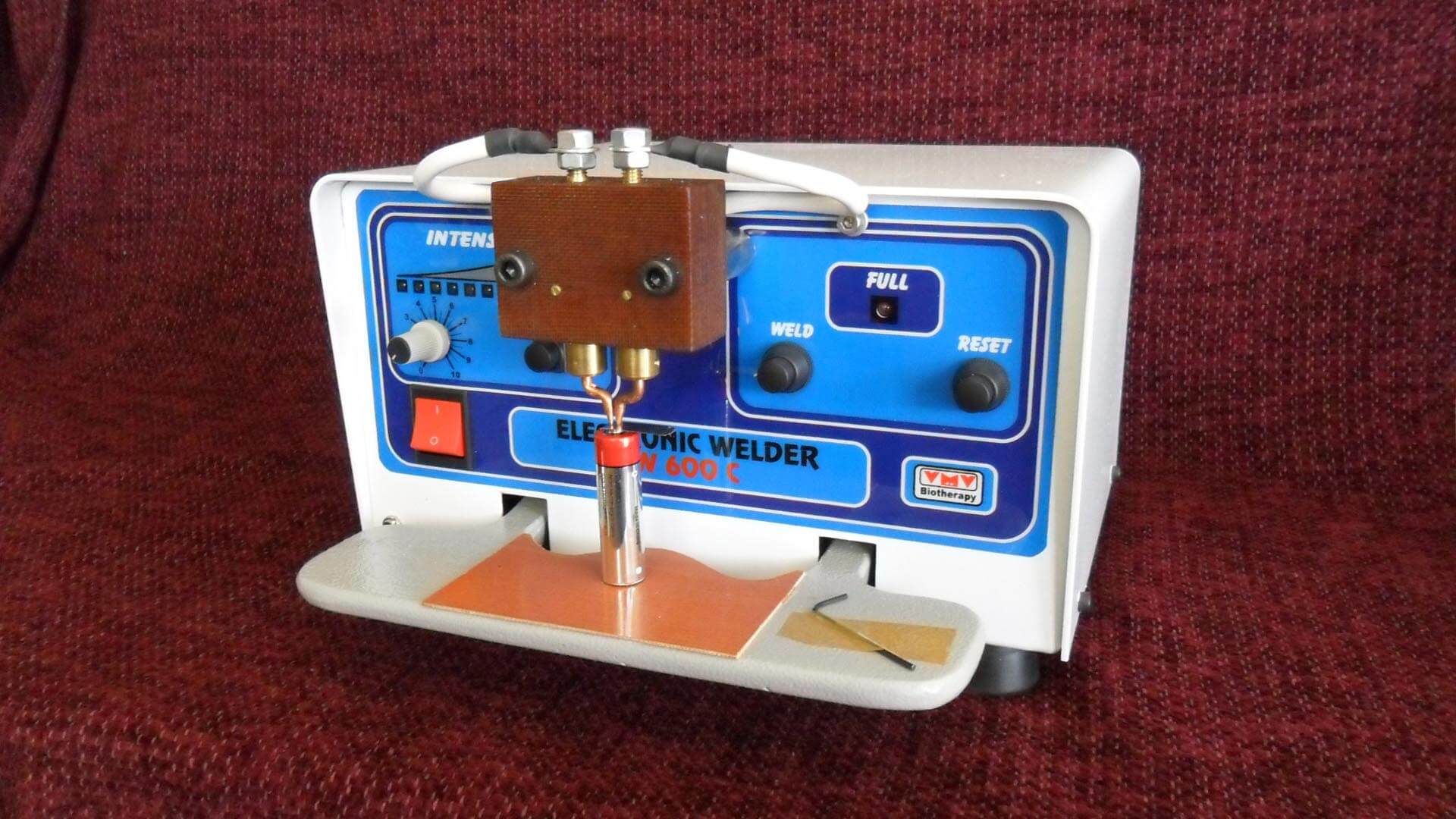

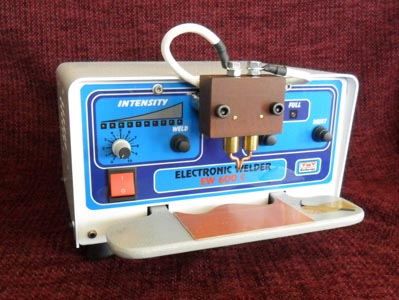

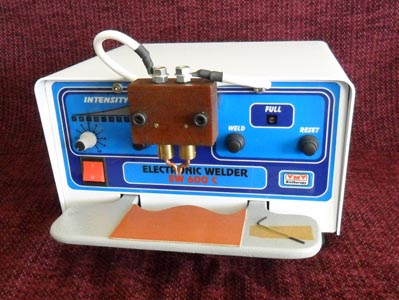

MICRO SOLDA PONTO EW600 CSP - Solda Pack de Baterias

Sobre

Adquira já

R$2.520,00

Para pagamento a vista, emitimos boleto com desconto de 7%.
Para pagamento a prazo ou no cartão, utilizar o PagSeguro.


Ver manual


Como adquirir?

Com o PagSeguro, os dados ficam protegidos em ambiente seguro para que você possa fazer suas compras com tranquilidade e segurança. Você tem 14 dias para cancelar sua compra, caso a mercadoria não seja entregue ou não esteja de acordo com o combinado.

  • Escolha o produto que queira comprar. Nosso site o redirecionará para o ambiente seguro do PagSeguro;
  • Siga as instruções do Pagseguro;
  • Depois de confirmado o pagamento, nós receberemos a confirmação do PagSeguro e enviaremos o produto à você.

Descrição

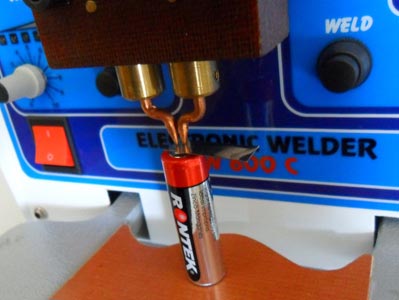

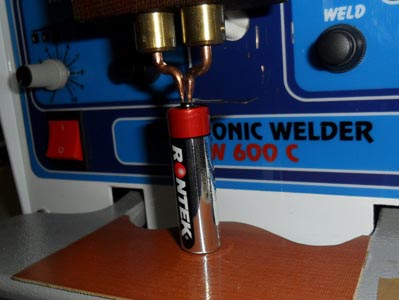

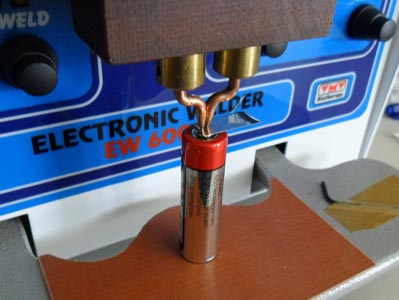

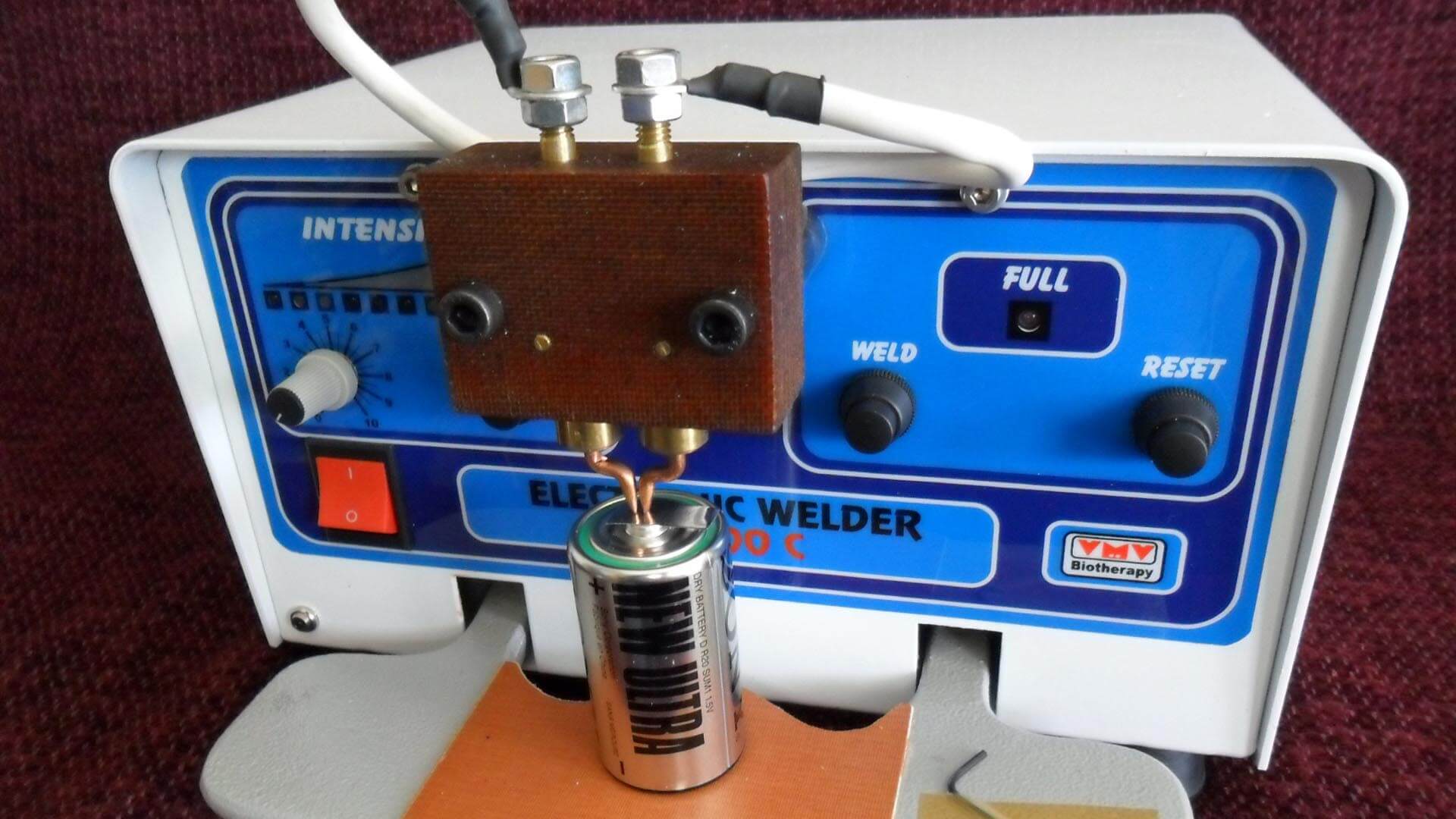

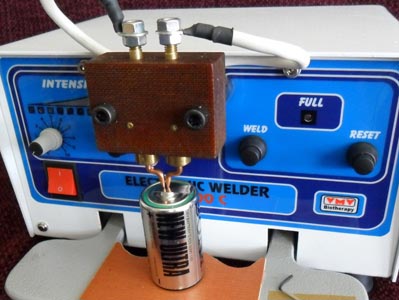

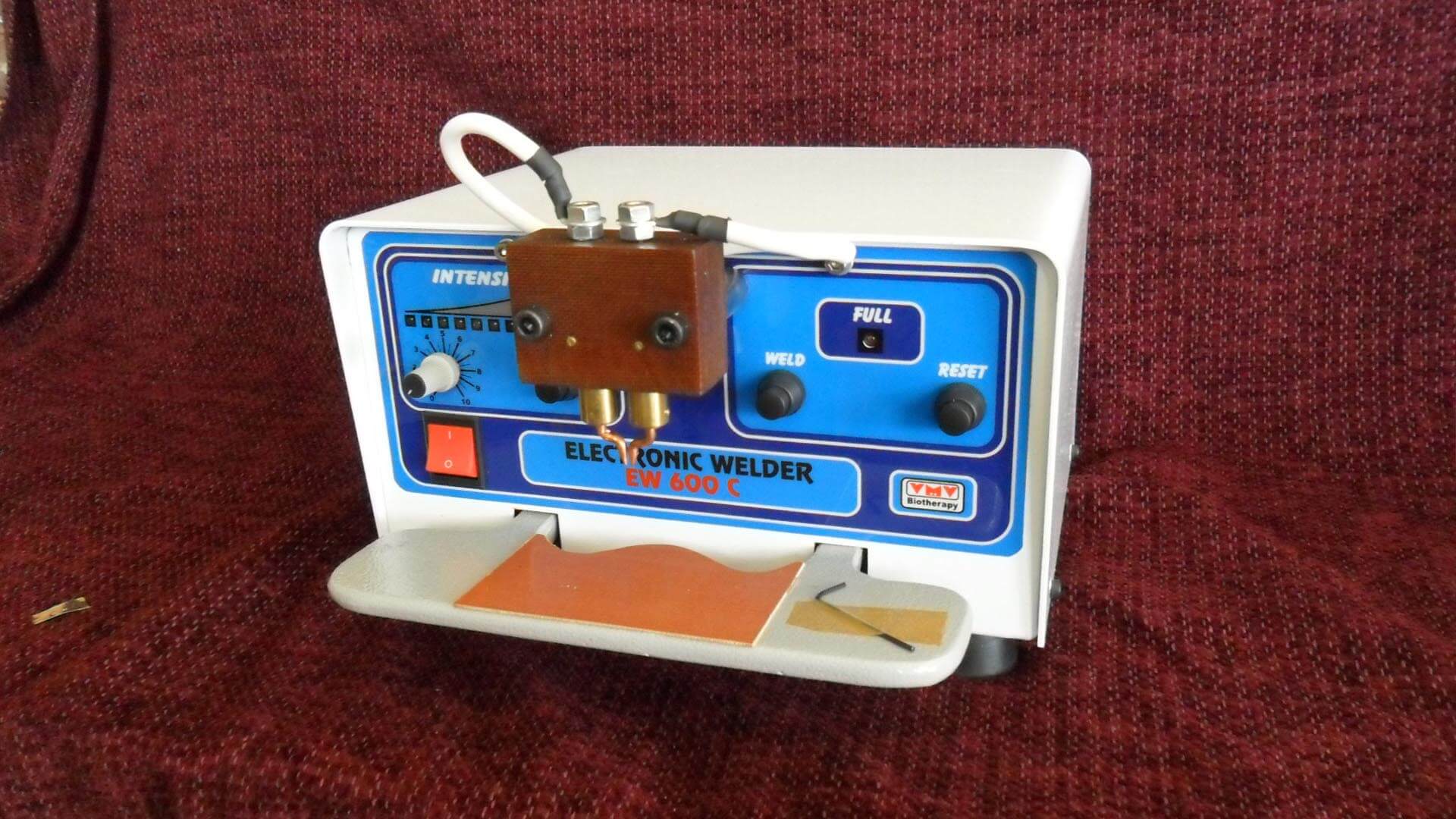

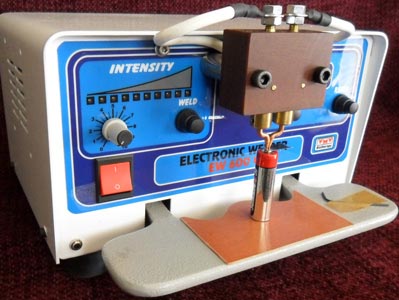

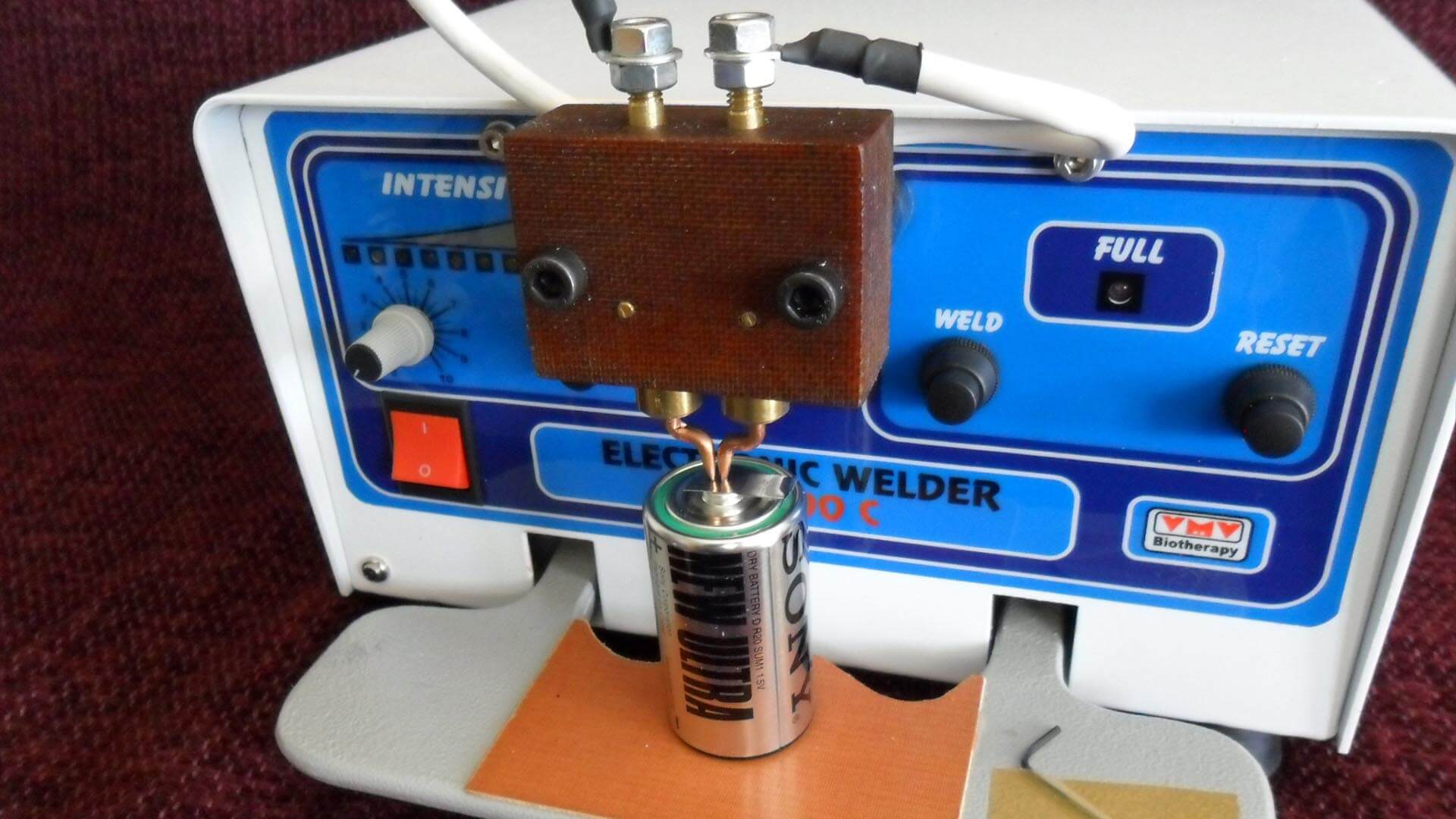

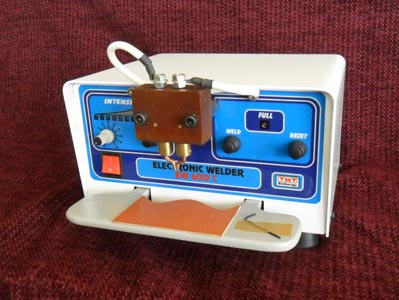

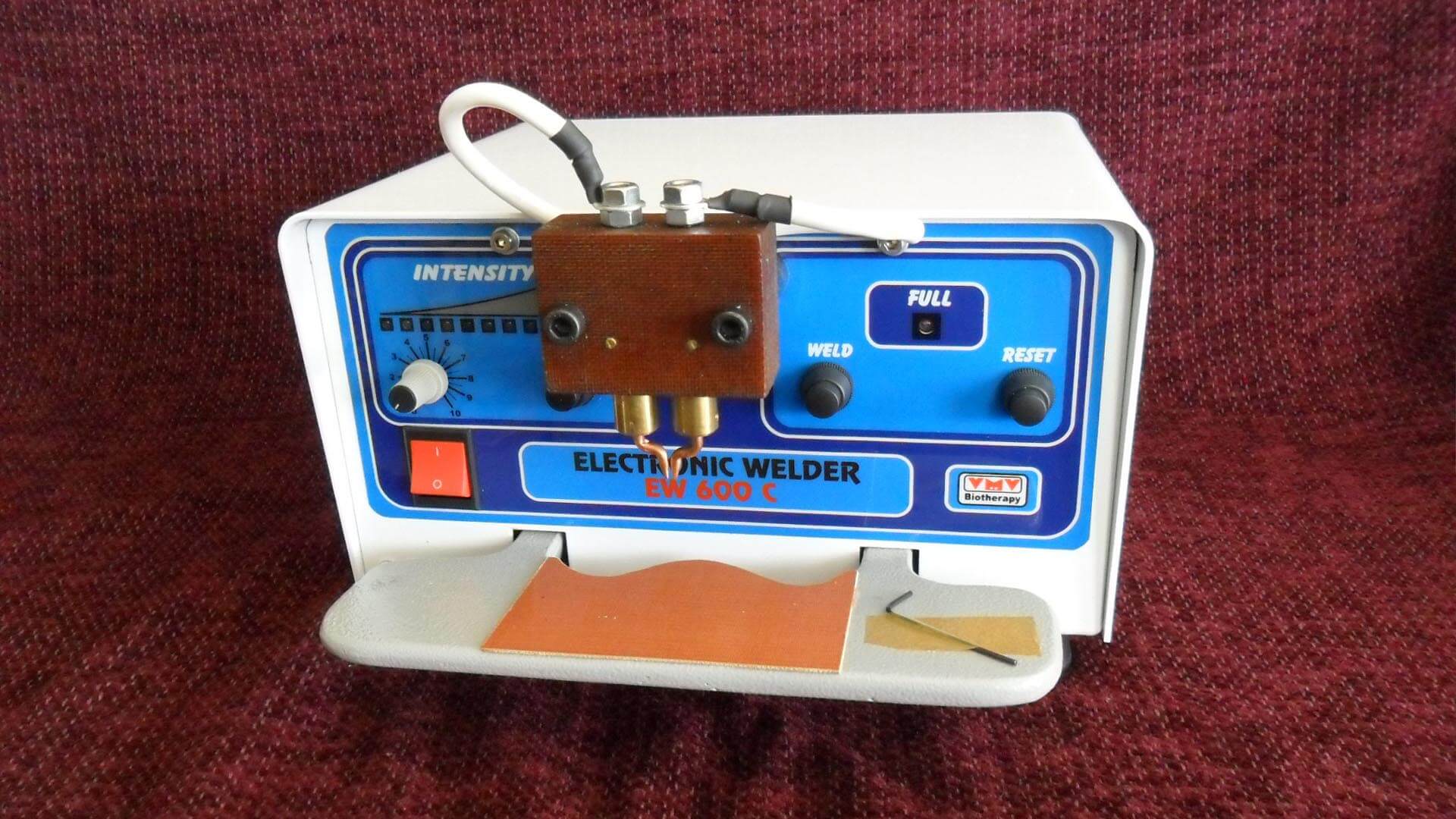

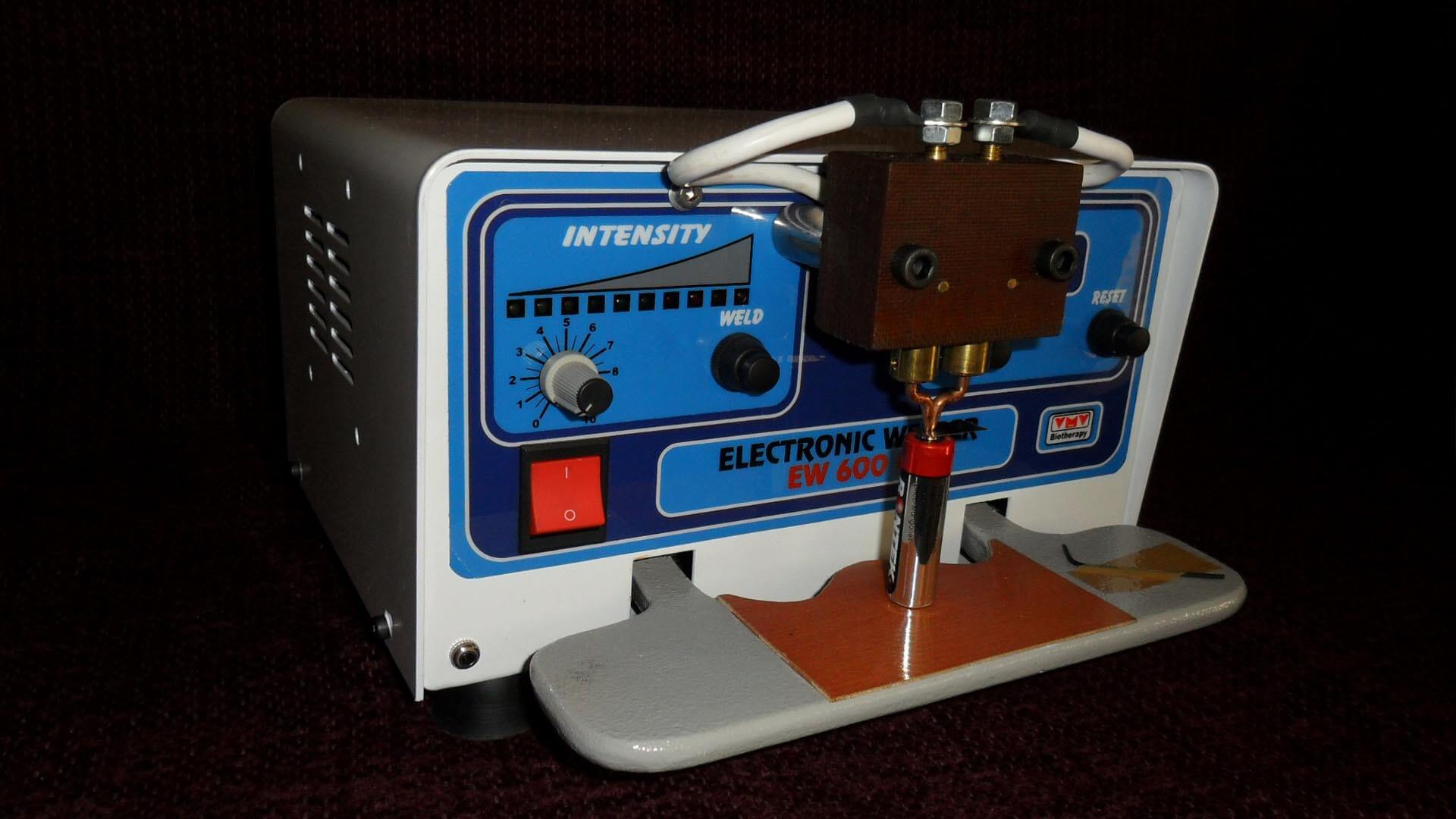

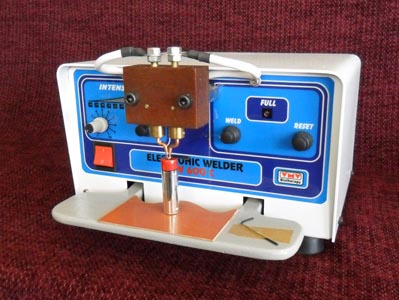

Esta máquina foi desenvolvida especialmente para realizar montagem de pack de baterias. Os eletrodos são posicionados de forma que a corrente elétrica não passe por dentro da bateria, evitando danifica-la.

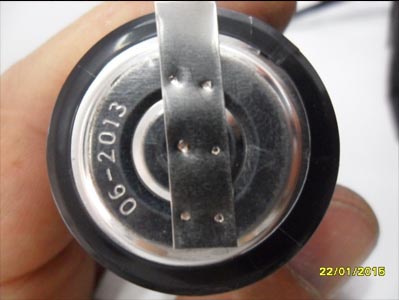

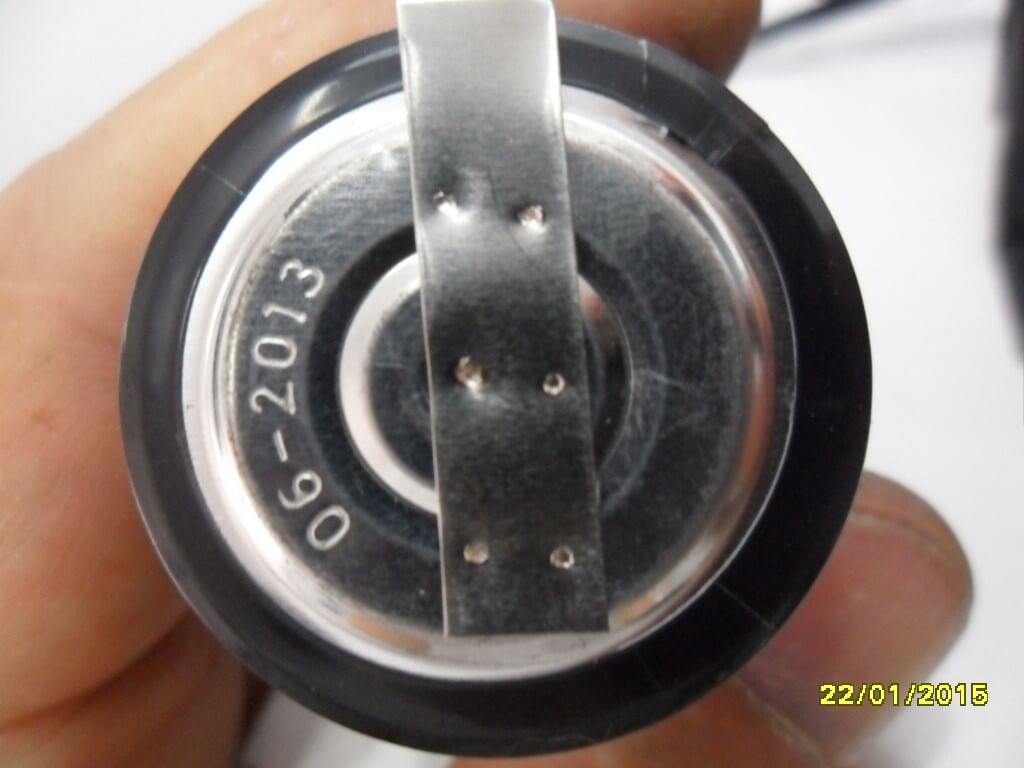

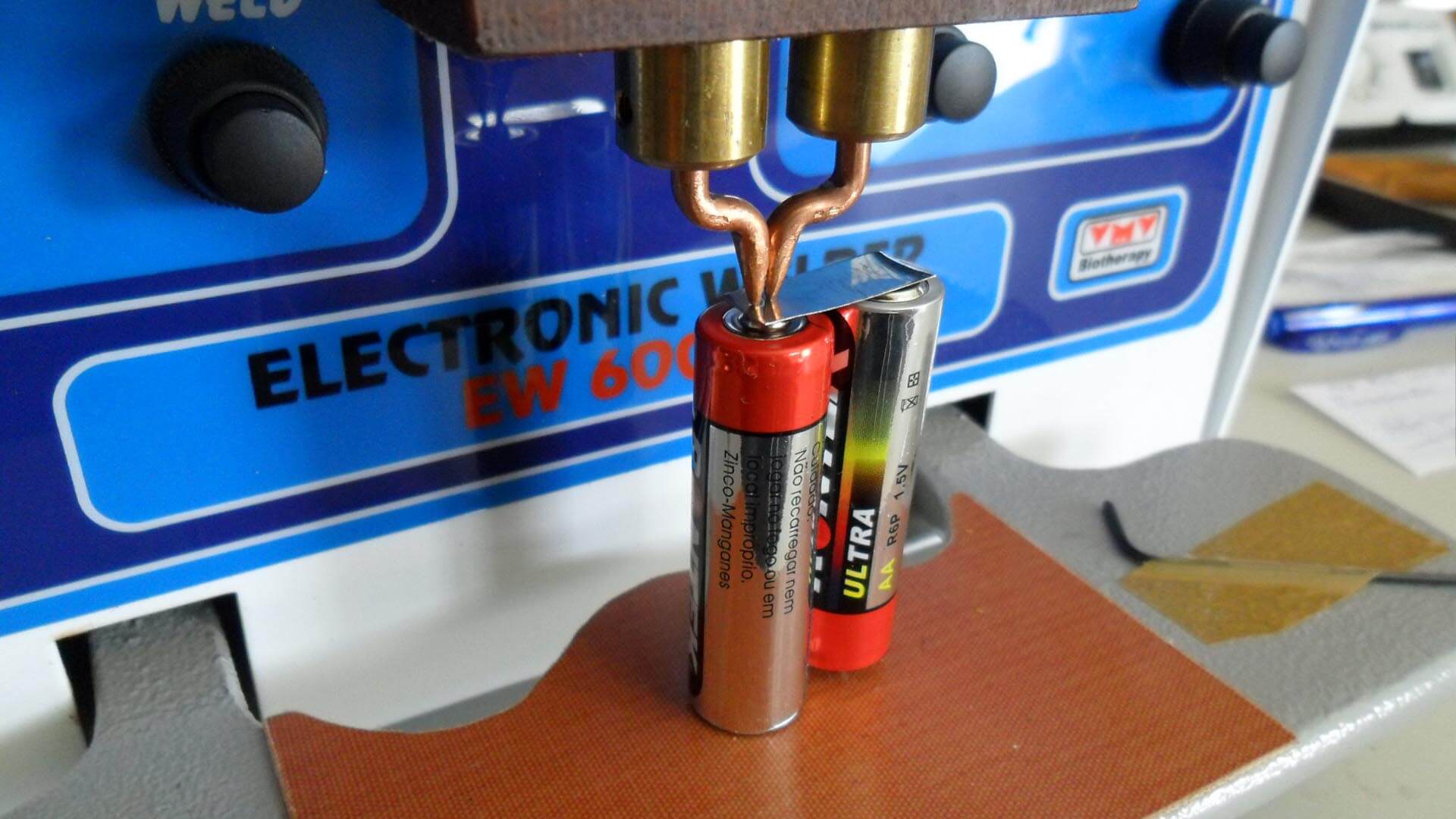

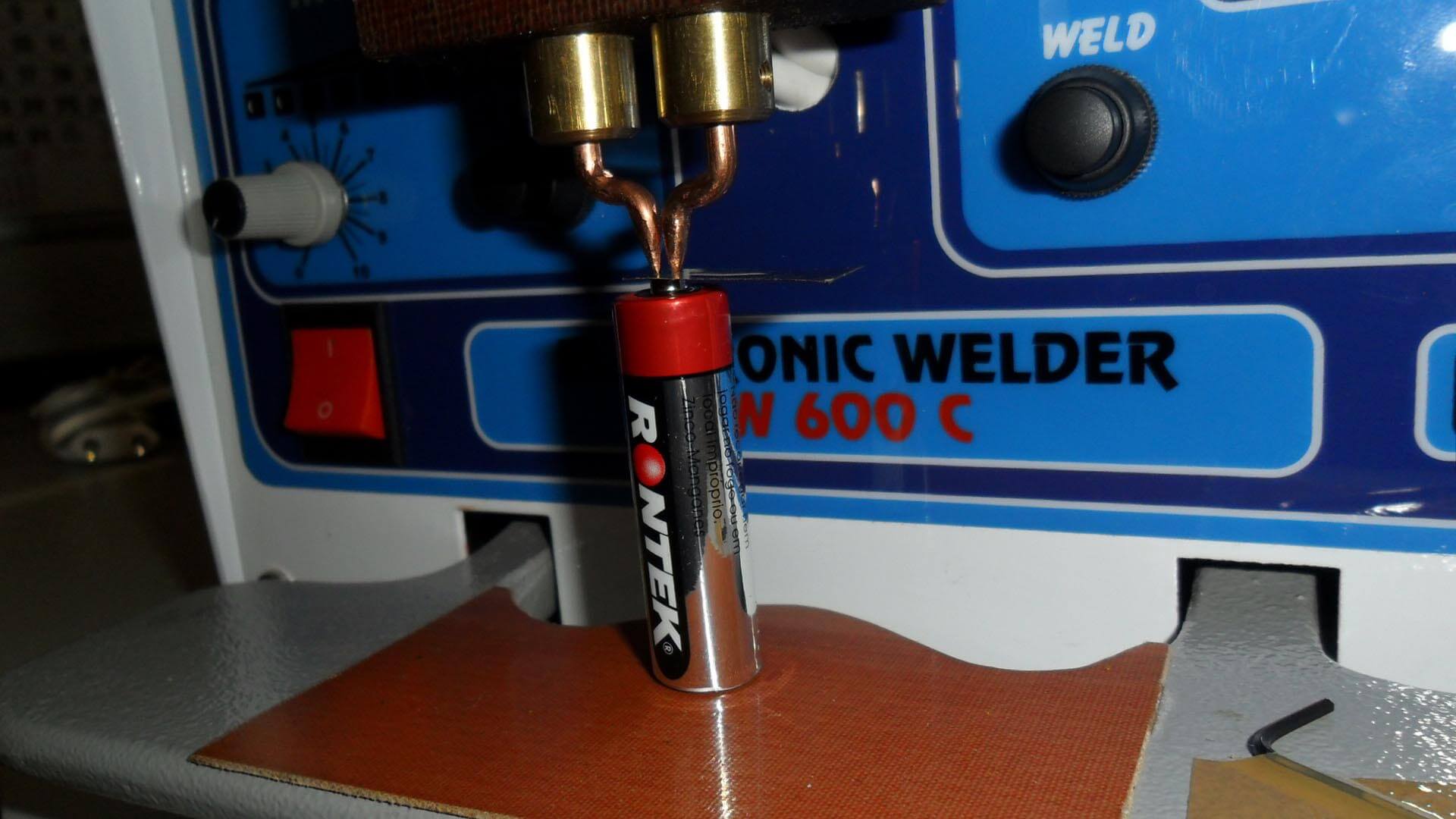

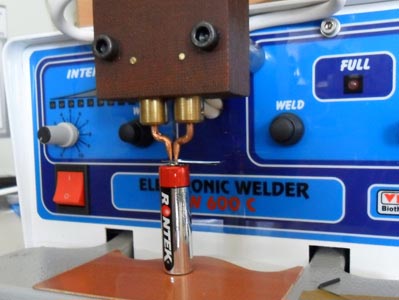

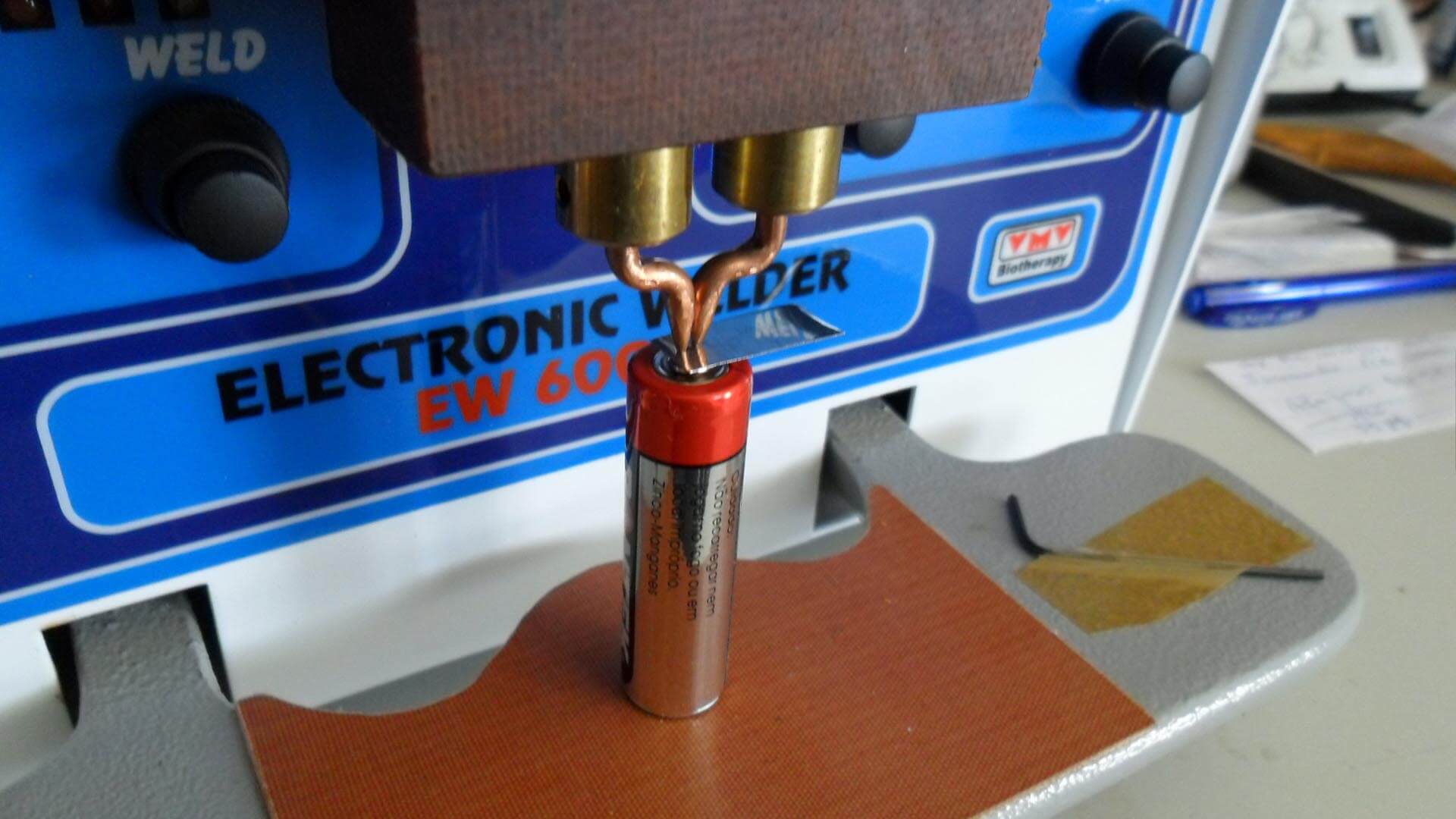

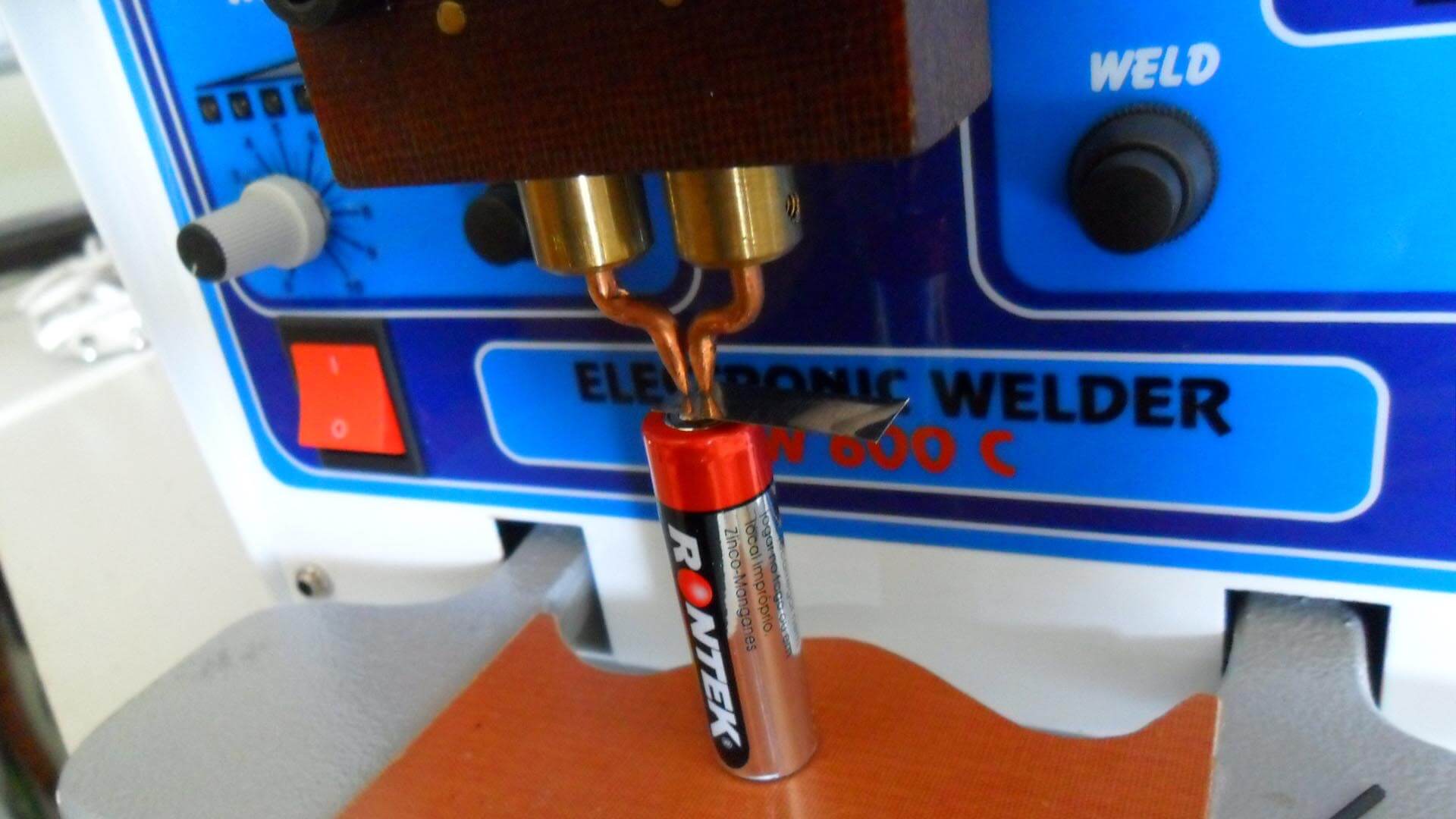

Seu princípio de funcionamento é soldar com uma alta corrente elétrica em um curto período de tempo. Com isto não existe o aquecimento da peça soldada. A solda é realizada pela passagem da corrente elétrica entre as pontas dos dois eletrodos de solda posicionados no cabeçote superior.

Imagens

Confira algumas imagens

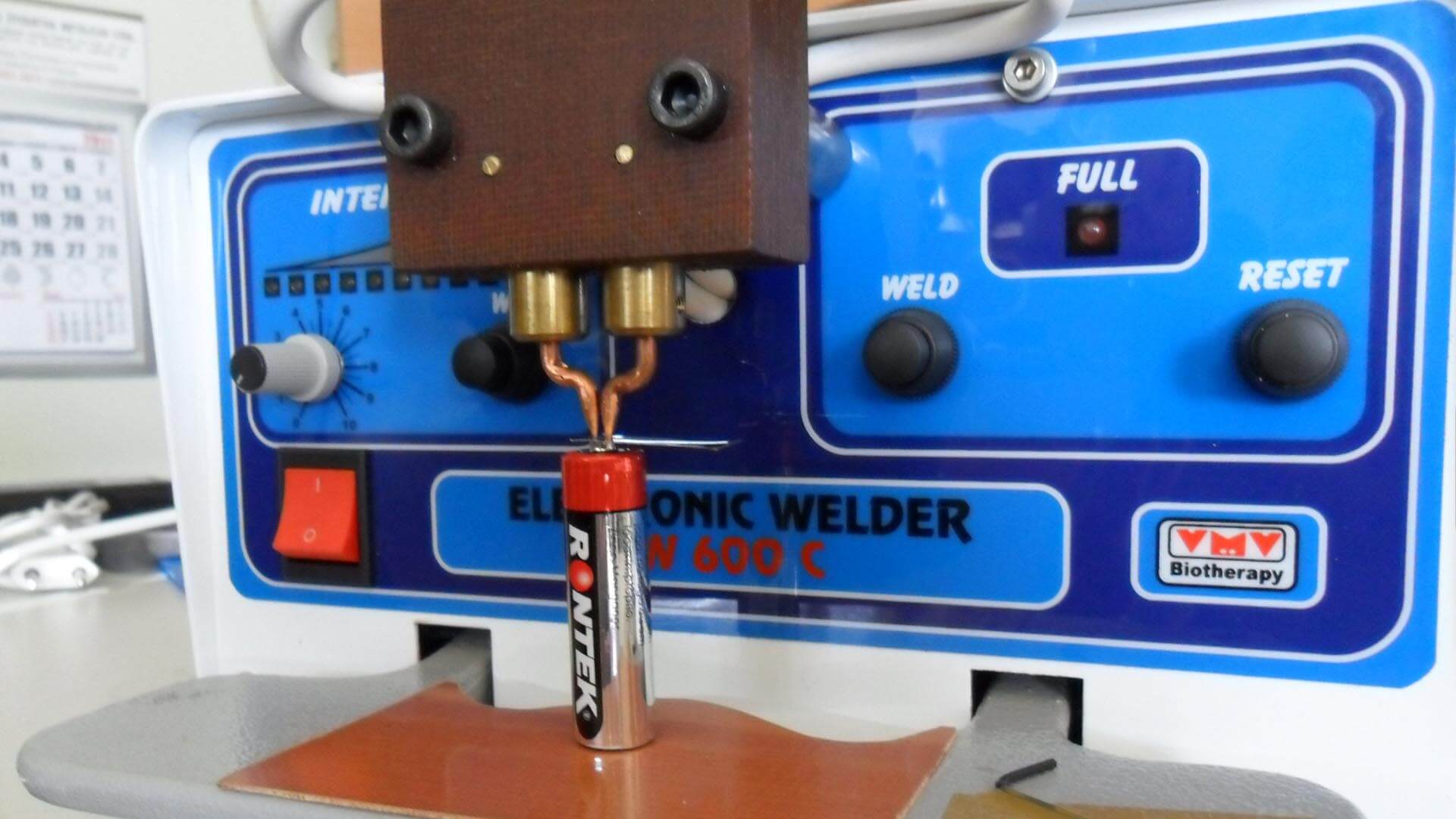

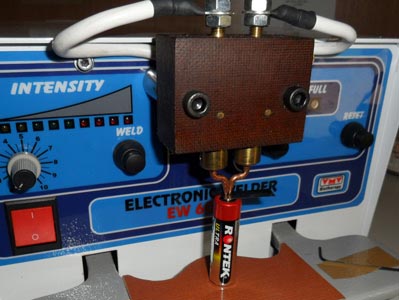

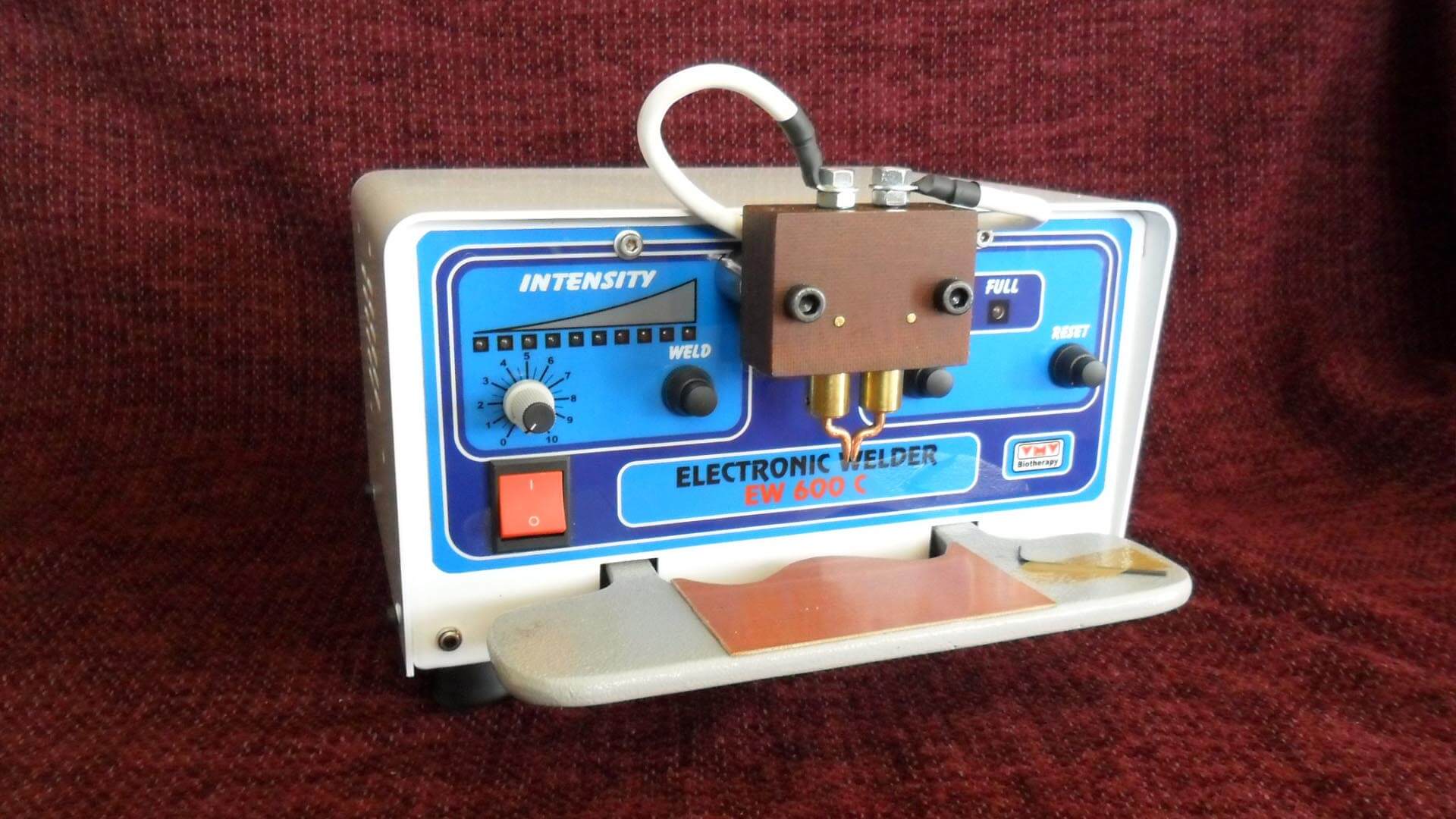

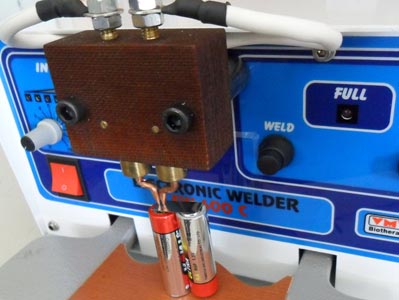

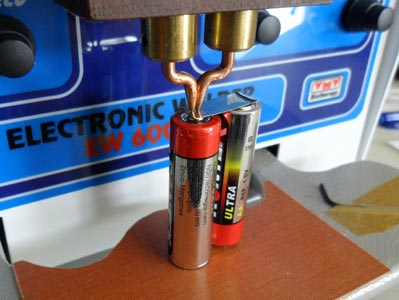

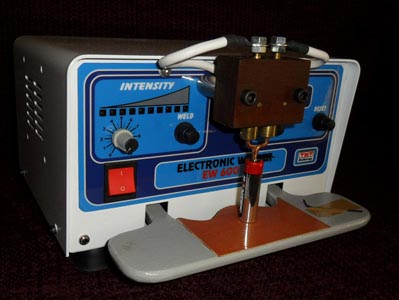

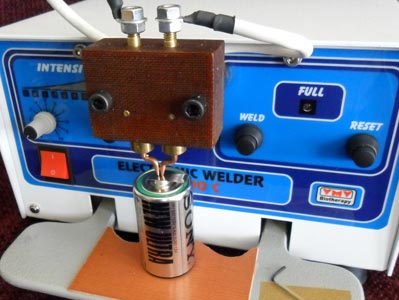

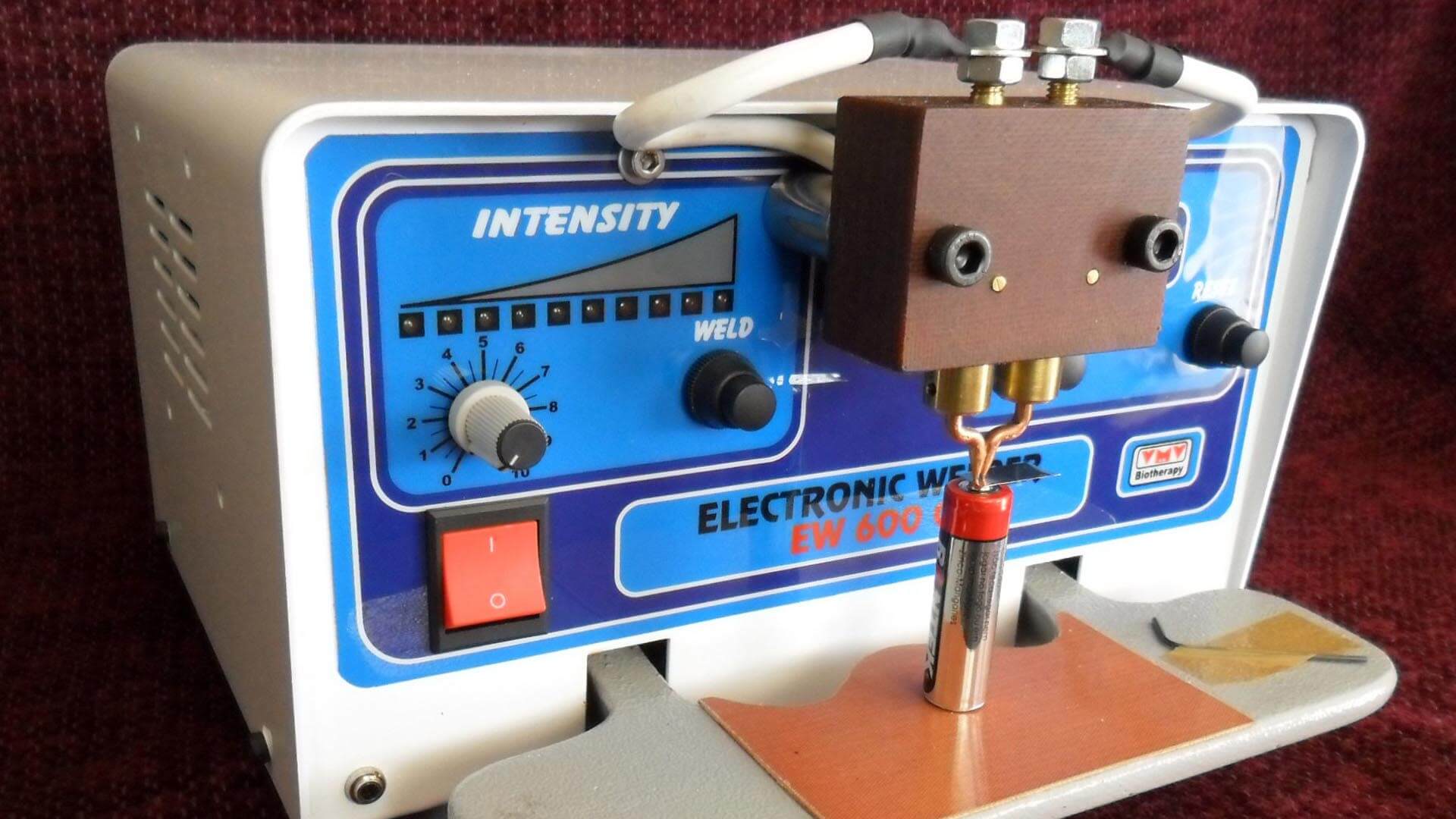

EW600CSP

EW600CSP

EW600CSP

EW600CSP

EW600CSP

EW600CSP

EW600CSP

EW600CSP

EW600CSP

EW600CSP

EW600CSP

EW600CSP

EW600CSP

EW600CSP

EW600CSP

EW600CSP

EW600CSP

Informações gerais

Utilização

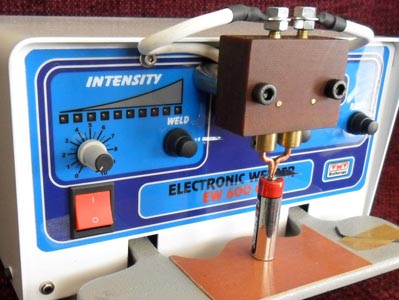

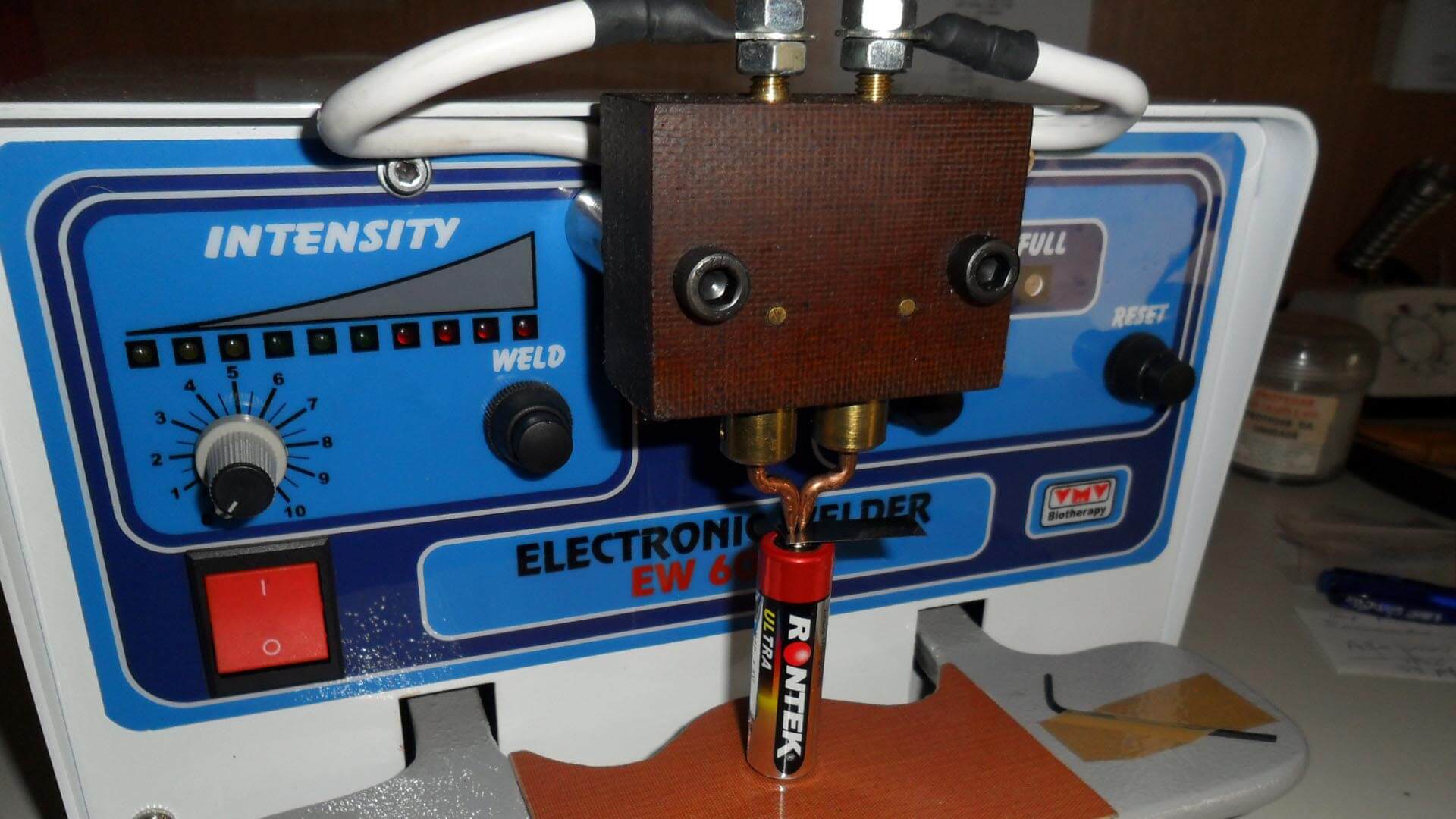

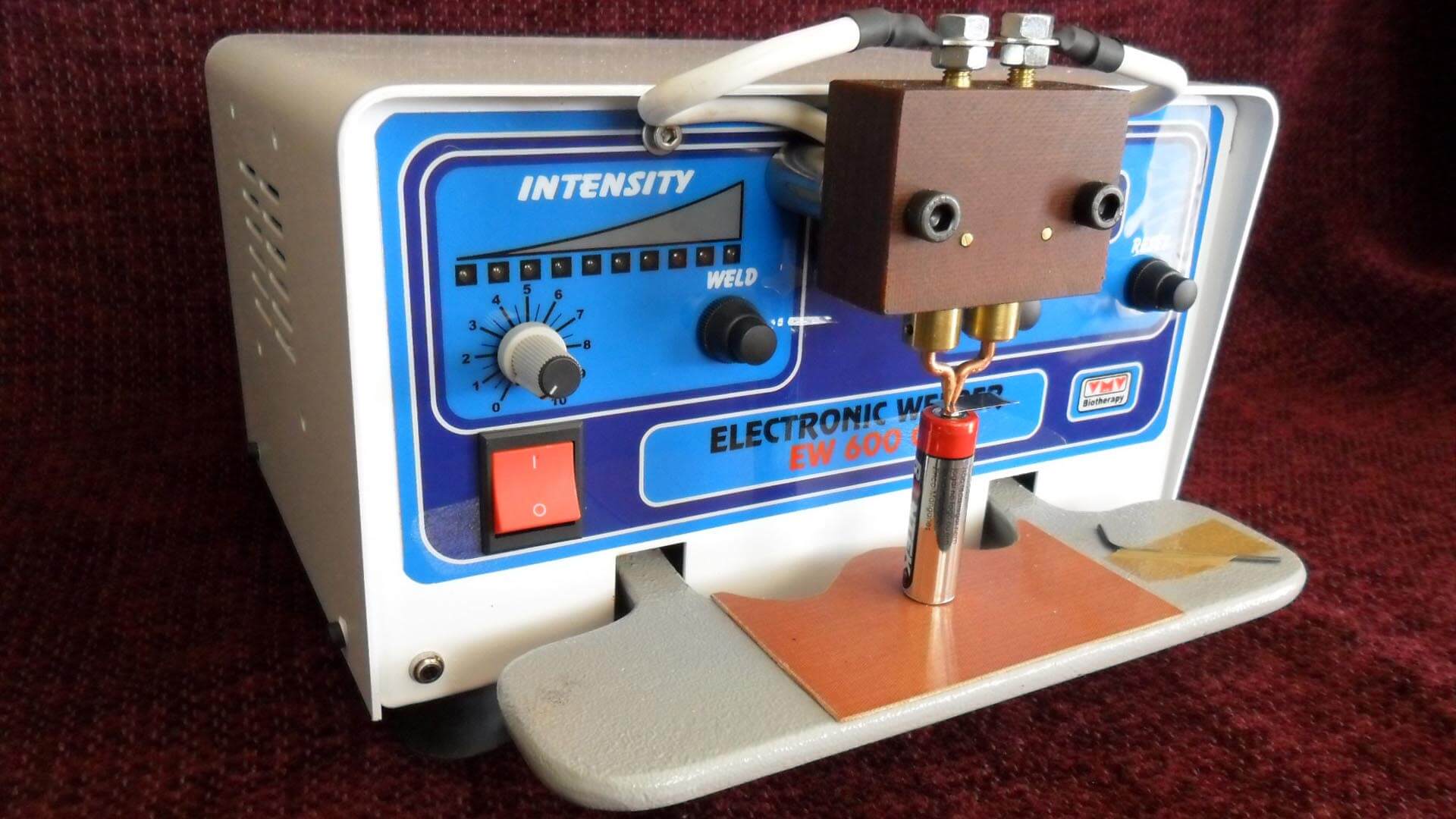

Antes de realizar a soldagem no produto final, faça testes de solda para o ajuste da intensidade da potência necessária. Ela é indicada no painel de acordo com o número de LEDs acesos. Quanto mais leds acesos, maior é a intensidade. O ajuste é feito girando o botão no sentido horário.

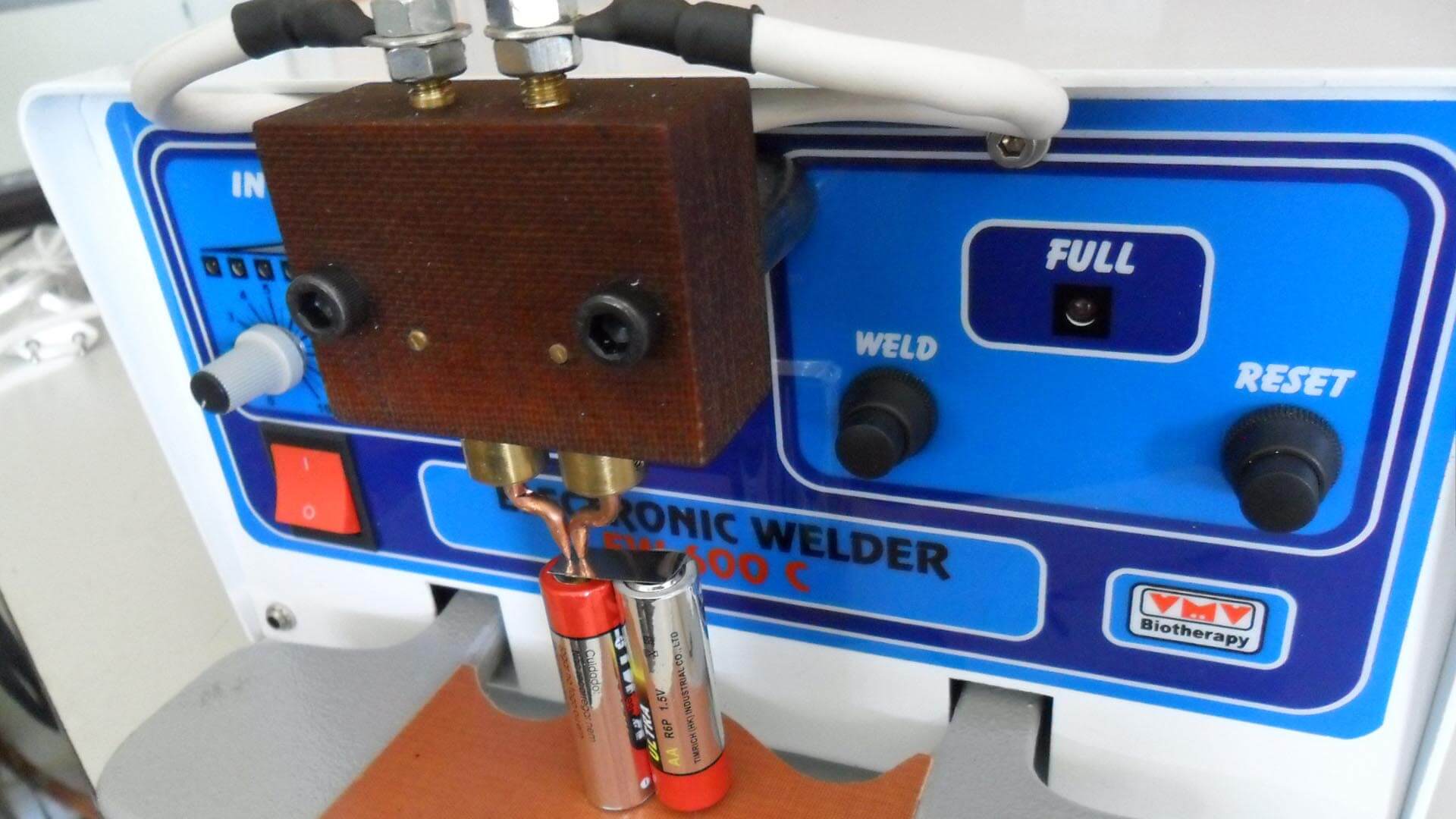

O botão "WELD" é utilizado para disparar a solda. Quando a carga dos capacitores atingirem a potencia ajustada, o LED indicando "FULL" irá acender, indicando que a máquina está pronta para a soldagem.

OBS: Caso a intensidade esteja muito alta, pode-se abaixa-la simplesmente girando o botão de ajuste de intensidade no sentido ati-horáio e apertando o botão "RESET" diversas vezes até atingir o valor desejado.
Devem-se iniciar os testes com uma menor intensidade de potência e ir aumentando-a até o ponto ideal de solda, que varia de acordo com espessura do material a ser soldado.

ATENÇÃO: É muito importante na soldagem por descarga capacitiva, que a pressão entre os eletrodos esteja correta, assim como é fundamental que exista um perfeito ajuste entre as peças a serem soldadas para evitar faiscamento. Neste tipo de solda, quando a pressão entre os eletrodos e peça e a intensidade de potência estiverem corretas, não existe faiscamento, produzindo uma solda limpa, sem aquecimento.

Se for necessário utilizar a intensidade de potência máxima, é aconselhável aumentar a pressão entre os eletrodos forçando o suporte do eletrodo inferior levemente para cima. A falta de pressão adequada na soldagem ocasiona fatalmente um mau contato no instante da soldagem, provocando uma erosão elétrica, provavelmente danificando as peças a serem soldadas. Caso isso ocorra, limpe os eletrodos com uma lixa fina antes de iniciar uma nova soldagem. Após realizar uma soldagem utilizando a potência máxima, retorne o botão de ajuste de intensidade de potência para o nível mais baixo, com isto você irá aumentar a vida útil do equipamento.

CUIDADO: Utilize sempre óculos de segurança quando estiver realizando uma soldagem, para evitar que possíveis fagulhas atinjam os olhos.



Especificações técnicas

Tensão de alimentação: 127V ou 220V VCA
Potência máxima: 600W
Tempo de Solda Capacitiva: 1 seg
Espessura máxima de chapa a ser soldada: 0,20mm
Freqüência de utilização média: 4 ponto/min
Freqüência de utilização máxima: 8 ponto/min



Observações

  1. Sua EW600CSP é fornecida na tensão de 220V. Para passa-la para 127V, mude a chave seletora de tensão na parte traseira;
  2. É importante observar que a freqüência de utilização máxima é o limite máximo da máquina. Após 5 minutos nesse regime, é necessário que a máquina fique em repouso por pelo menos 20 minutos, para que sua vida não seja afetada;
  3. No caso da utilização de frequência média, não há limitação de tempo de uso contínuo da máquina;
  4. Caso seja necessário utilizar a potência máxima é recomendado trabalhar com ventilação forçada para evitar aquecimento.

Cuidados

  • Quando o aparelho não estiver em uso, mantenha-o desligado;
  • Verifique sempre a tensão da rede em que irá ligar o aparelho (127V ou 220V);
  • Limpe a máquina somente com um pano úmido, nunca use produtos químicos;
  • Quando fora de uso, mantenha sua máquina desligada e coberta com uma capa de proteção (nunca use capas plásticas comuns, elas não permitem a evaporação de umidade, que prejudica os componentes eletrônicos).


Perigos

Não abra o gabinete metálico da máquina sob nenhuma hipótese. Este equipamento trabalha com carga elétrica acumulada em alta tensão, que pode provocar lesões corporais, mesmo com o equipamento desligado.
