EW600C

Máquina de solda ponto Eletronic Welder EW600C

Sobre

Adquira já

R$2.520,00

Para pagamento a vista, emitimos boleto com desconto de 7%.
Para pagamento a prazo ou no cartão, utilizar o PagSeguro.


Ver manual


Como adquirir?

Com o PagSeguro, os dados ficam protegidos em ambiente seguro para que você possa fazer suas compras com tranquilidade e segurança. Você tem 14 dias para cancelar sua compra, caso a mercadoria não seja entregue ou não esteja de acordo com o combinado.

  • Escolha o produto que queira comprar. Nosso site o redirecionará para o ambiente seguro do PagSeguro;
  • Siga as instruções do Pagseguro;
  • Depois de confirmado o pagamento, nós receberemos a confirmação do PagSeguro e enviaremos o produto à você.

Descrição

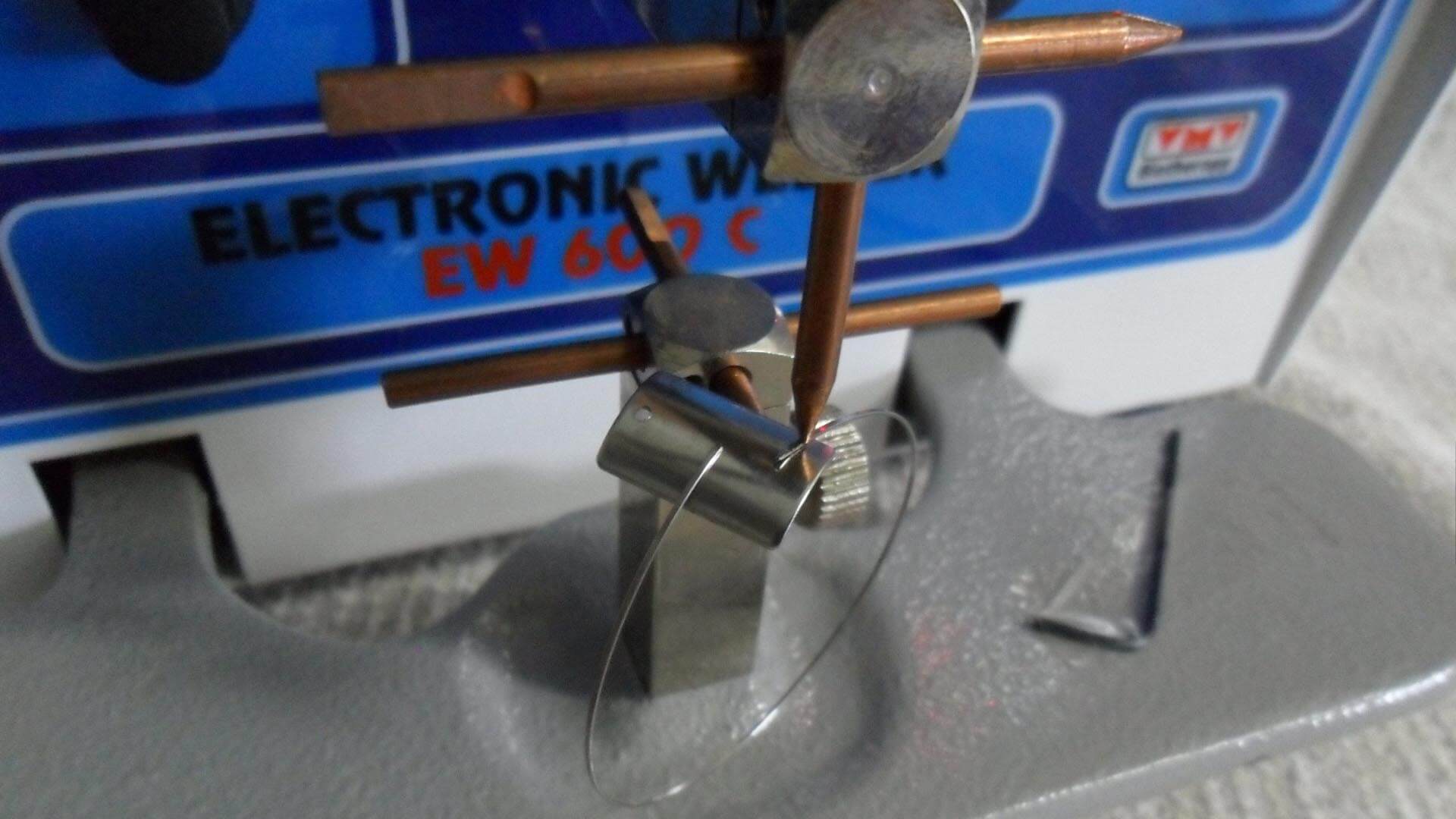

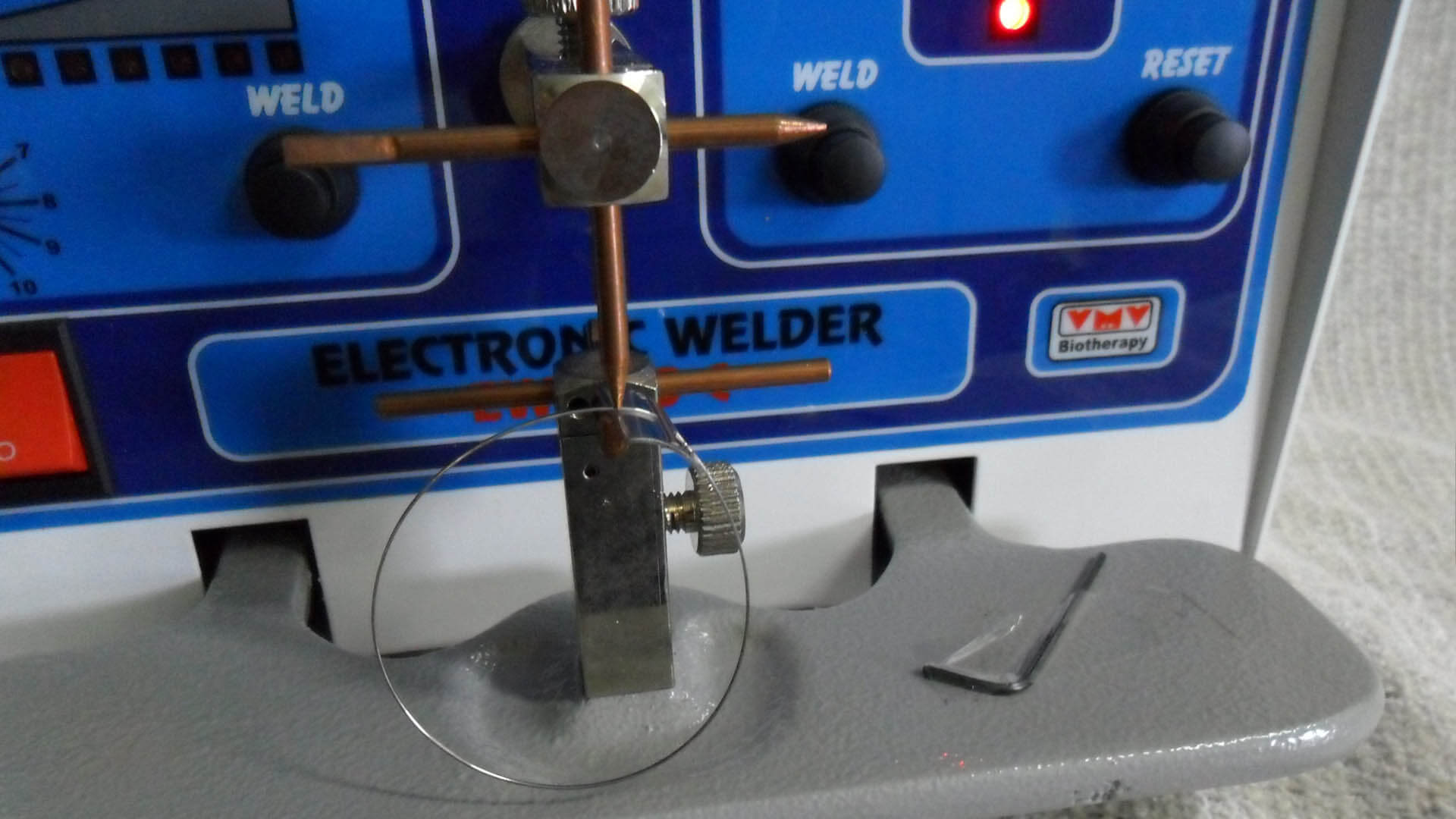

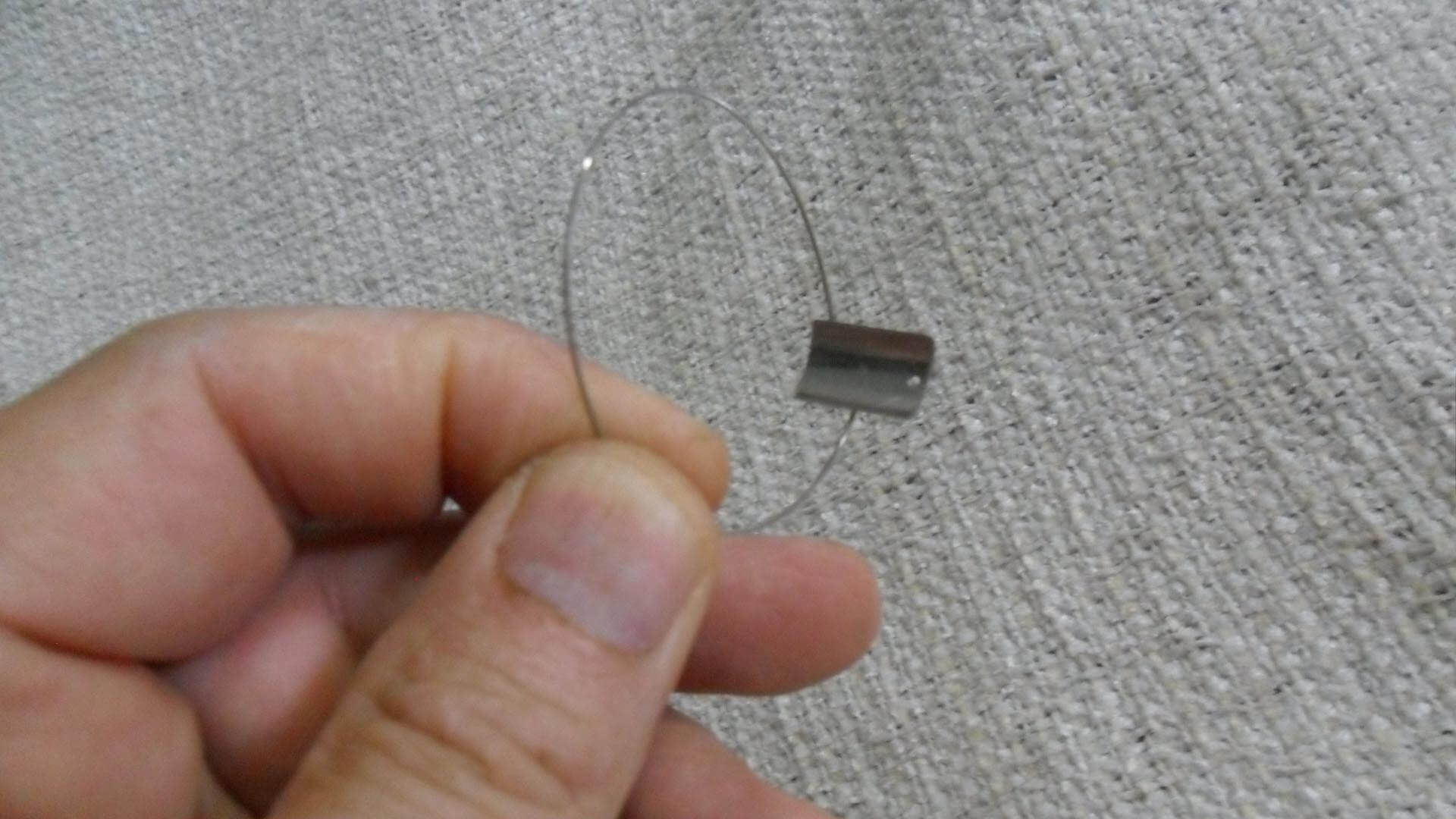

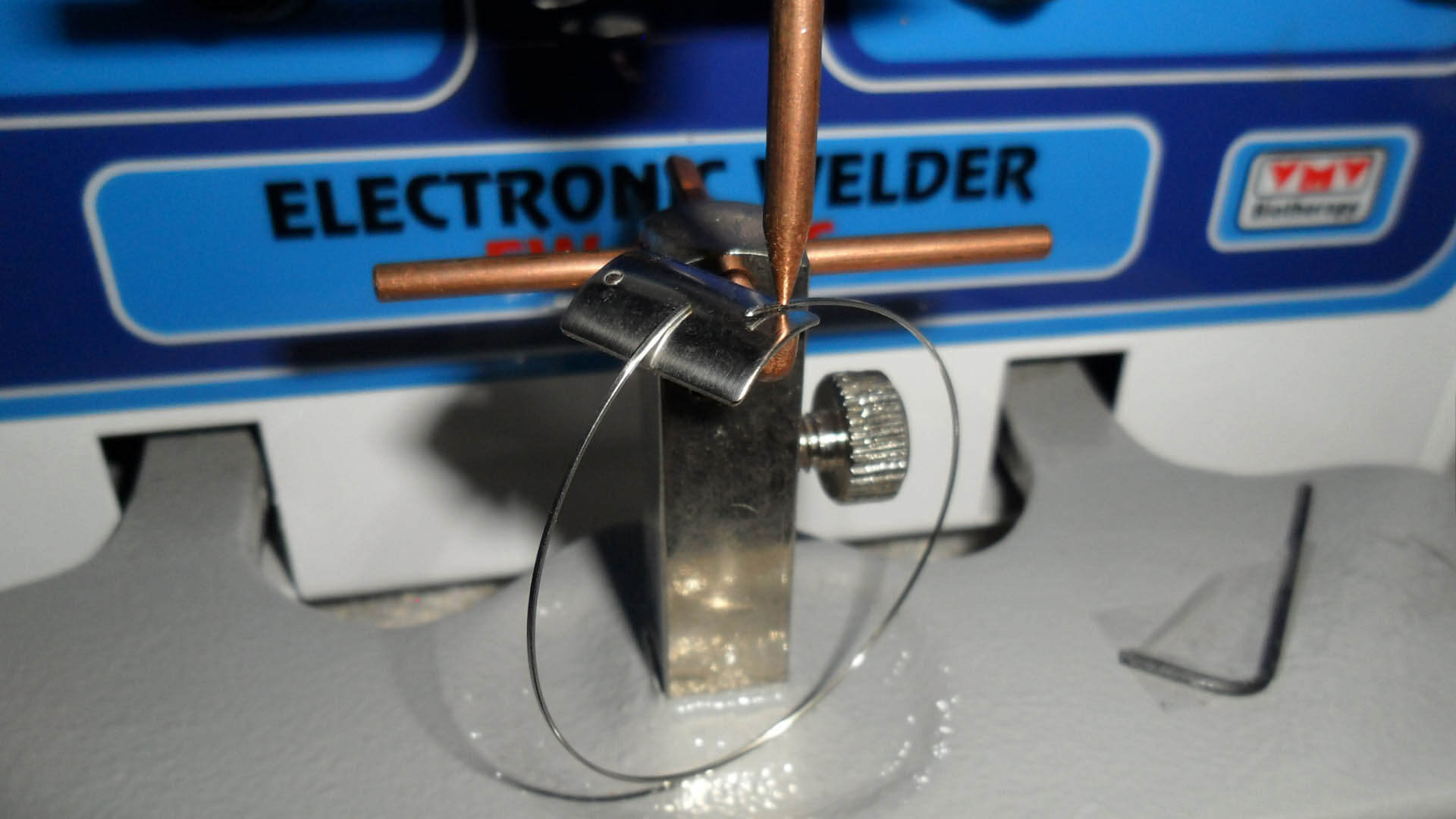

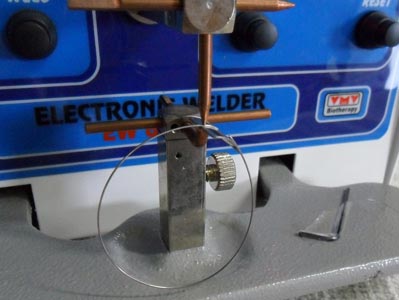

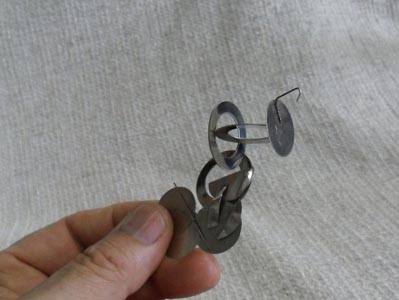

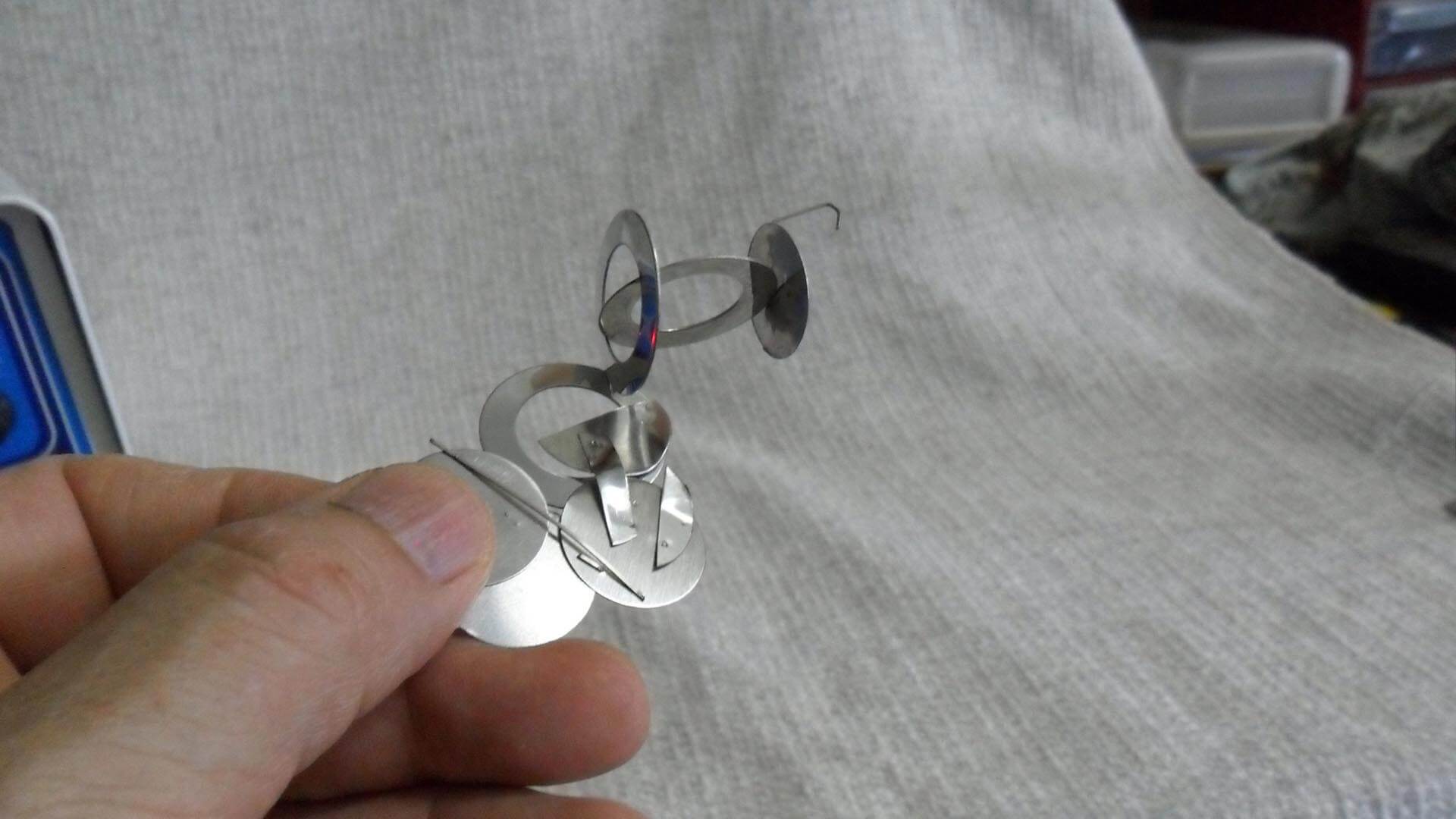

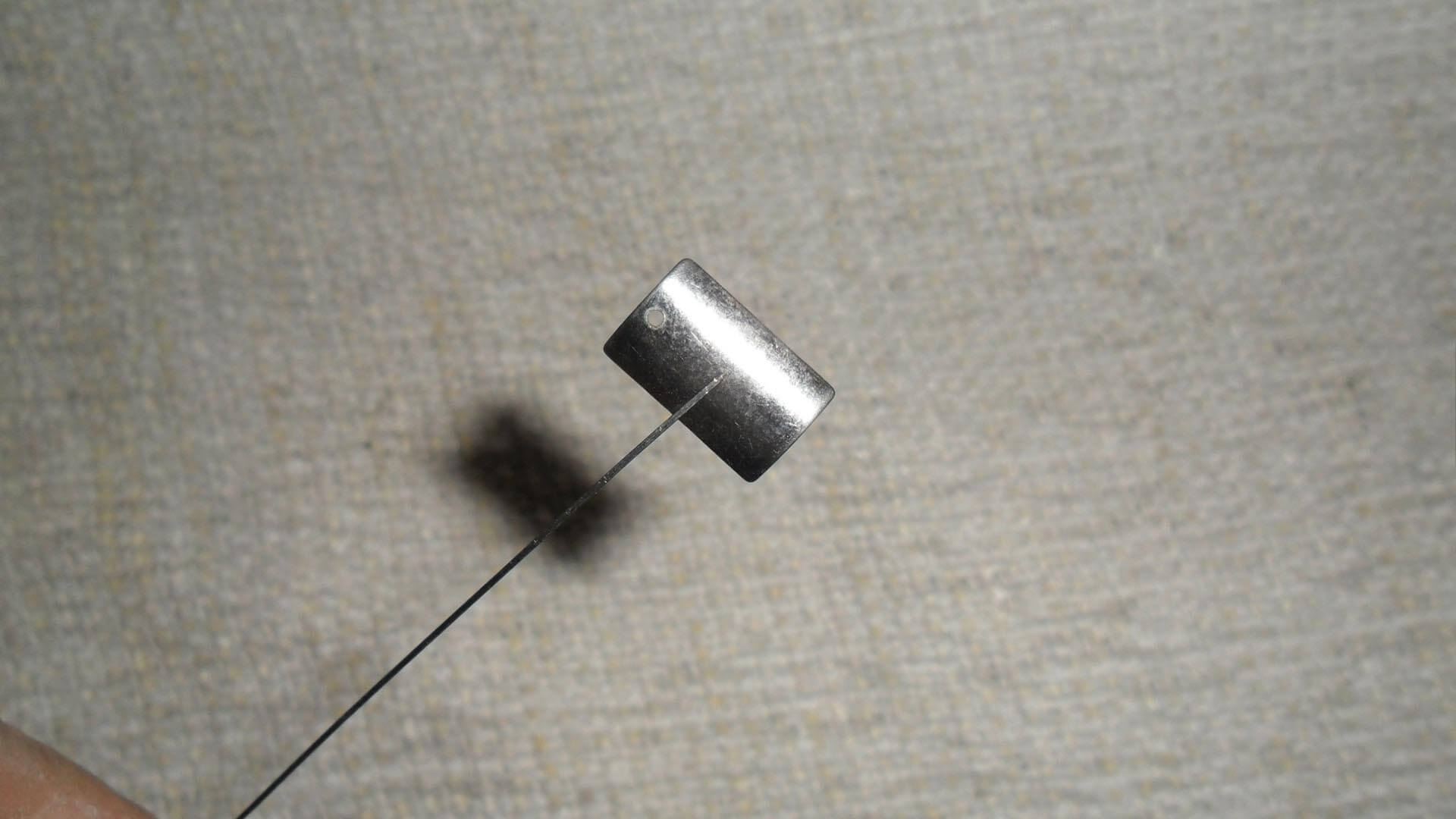

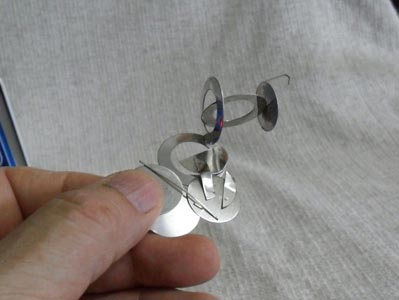

A máquina de solda ponto EW600C é indicada para quem necessita de precisão na soldagem e de fácil ajuste de controle de solda. É indicada para a soldagem de metais como o aço carbono e aço inoxidável, sem destemperar ou marcar a região por calor. É a máquina de solda ponto de descarga capacitiva, indicada para uso em ortodontia, bijuterias em geral de aço inoxidável, eletroeletrônica e as mais diversas aplicações a onde seja necessário uma micro solda.

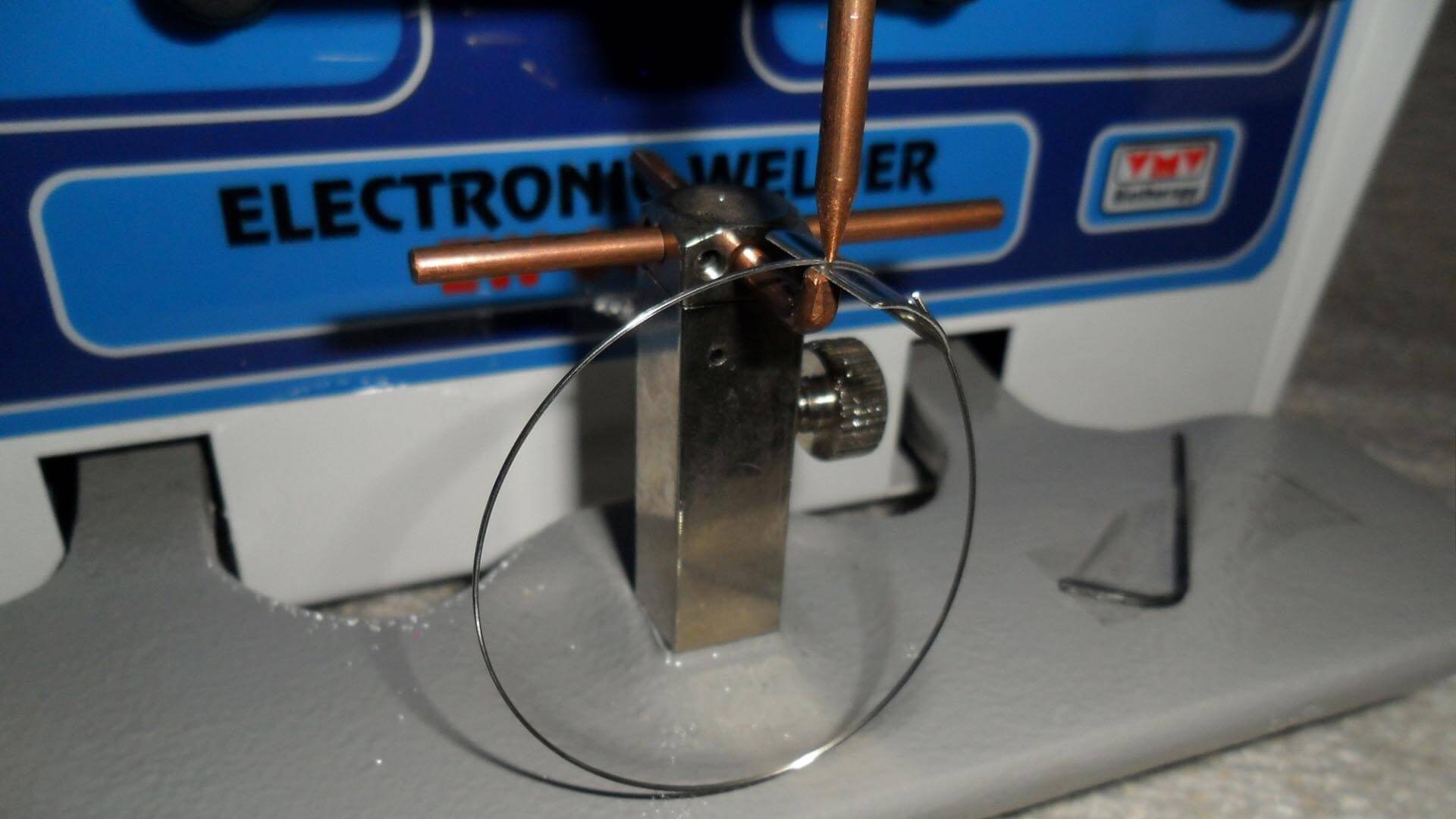

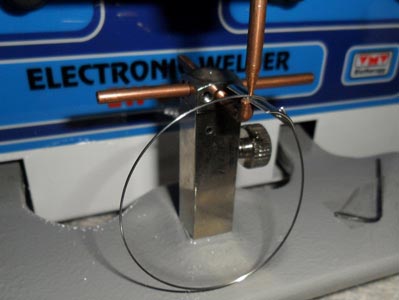

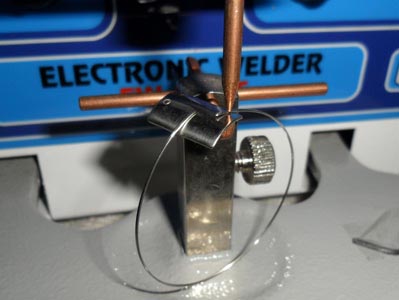

Em aparelhos de ortodontia é utilizada para soldar fio com fio, fio com banda, braquete com banda, etc.

Seu princípio de funcionamento é soldar com uma alta corrente elétrica em um curto período de tempo. Com isto não existe o aquecimento da peça soldada. A máquina de solda ponto Eletronic Welder EW600C utiliza a energia acumulada, em alta tensão, em capacitores eletrolíticos especiais, com descarga controlada por tiristores. A vantagem deste processo é que além de não produzir óxidos indesejáveis no local da solda, não destempera o material, mantendo com isto as suas características mecânicas, não interferindo assim em sua flexibilidade e tenacidade. Em alguns casos pode haver dificuldades em se obter uma boa soldagem devido a baixa qualidade do aço. Nesses casos é necessário aumentar a potência de soldagem, assim como dar mais de um ponto de solda. Utilize sempre óculos de segurança quando estiver realizando uma soldagem, para evitar que possíveis fagulhas atinjam os olhos.

Imagens

Confira algumas imagens

EW600C

EW600C

EW600C

EW600C

EW600C

EW600C

EW600C

EW600C

EW600C

EW600C

EW600C

EW600C

EW600C

EW600C

EW600C

EW600C

Informações gerais

Utilização

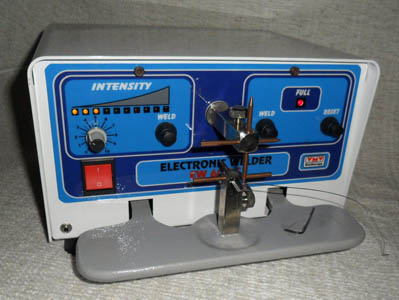

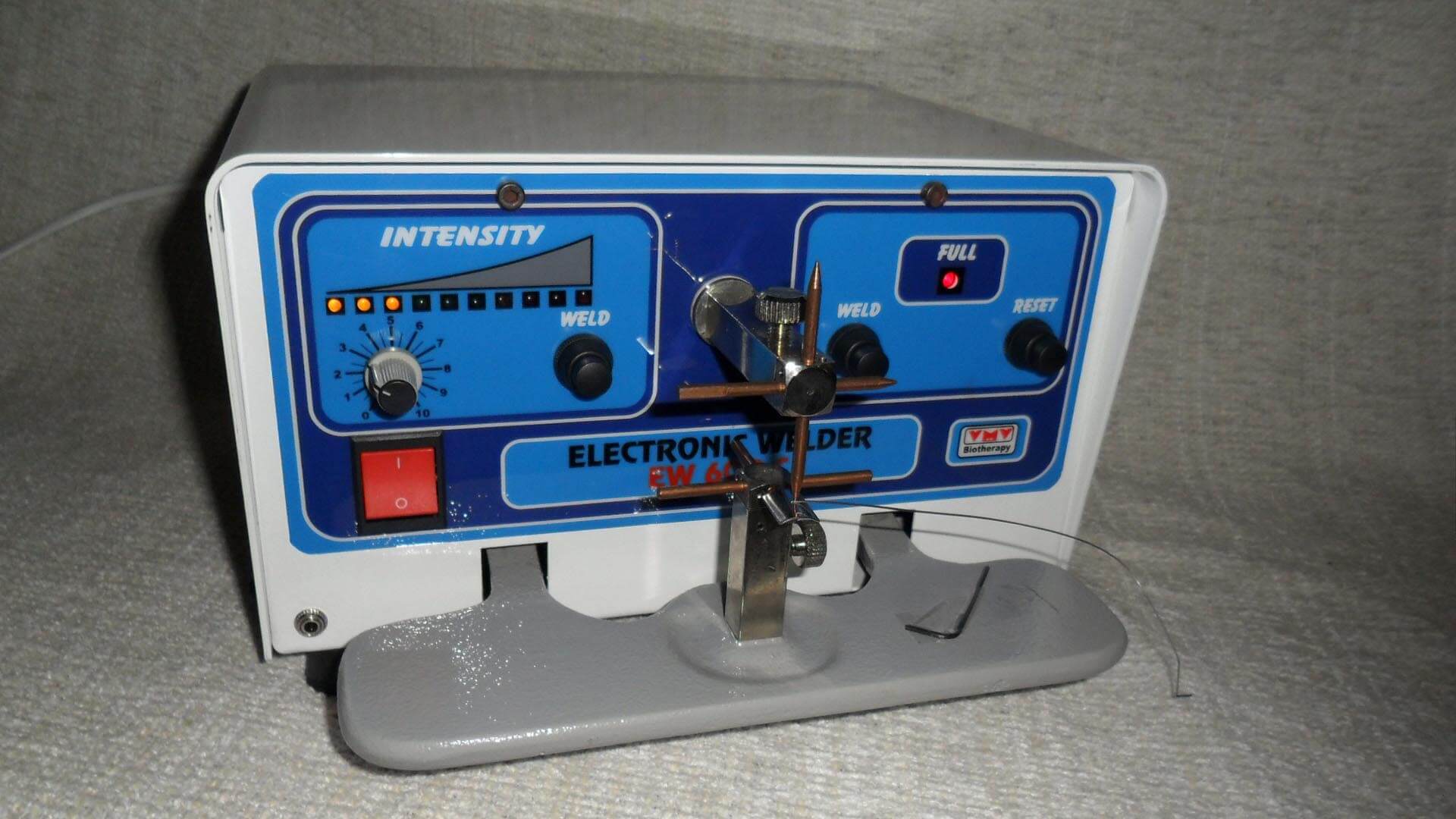

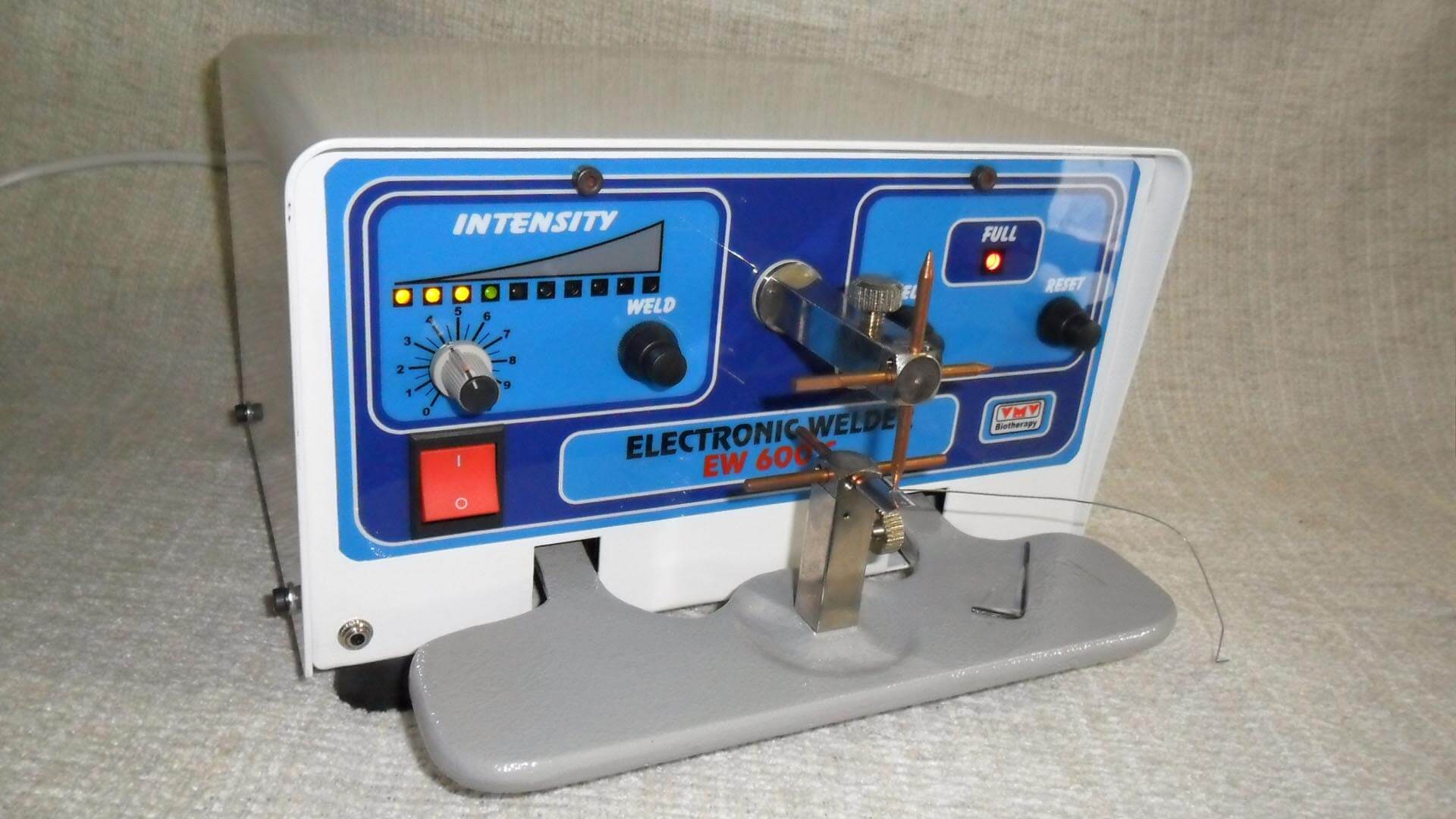

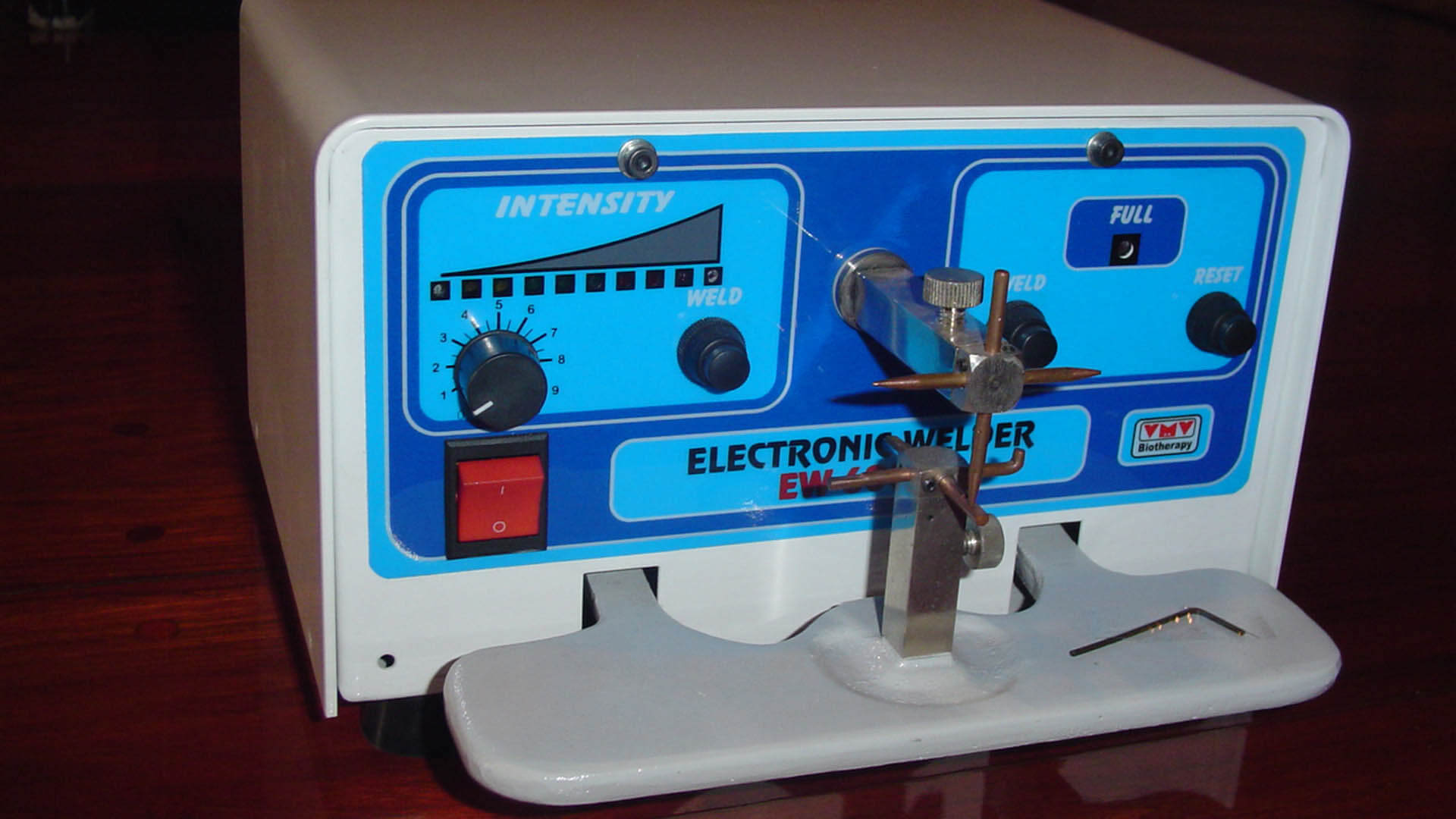

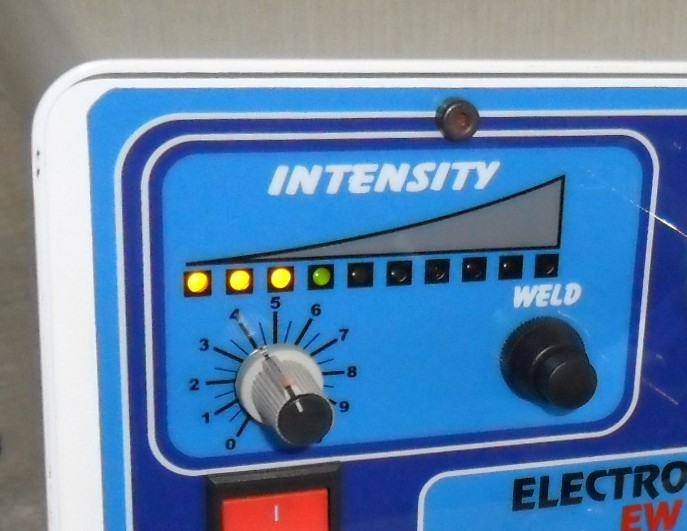

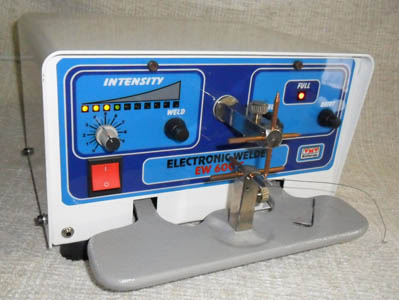

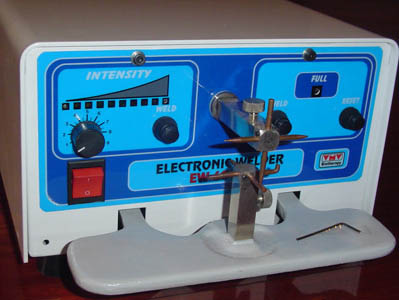

Antes de realizar a soldagem no produto final, faça testes de solda para o ajuste da intensidade da potência necessária. Ela é indicada no painel de acordo com o número de LEDs acesos. Quanto mais leds acesos, maior é a intensidade. O ajuste é feito girando o botão no sentido horário.

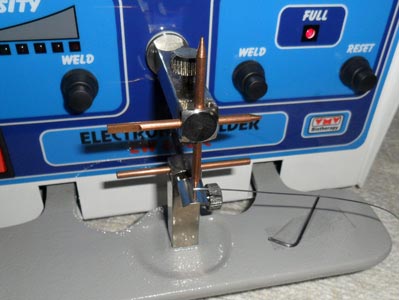

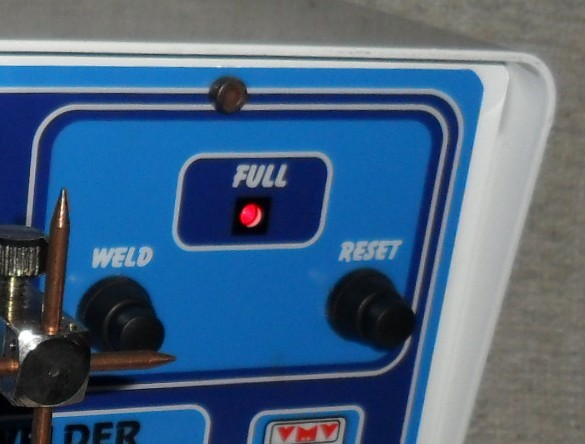

O botão "WELD" é utilizado para disparar a solda. Quando a carga dos capacitores atingirem a potencia ajustada, o LED indicando "FULL" irá acender, indicando que a máquina está pronta para a soldagem.

OBS: Caso a intensidade esteja muito alta, pode-se abaixa-la simplesmente girando o botão de ajuste de intensidade no sentido ati-horáio e apertando o botão "RESET" diversas vezes até atingir o valor desejado.
Devem-se iniciar os testes com uma menor intensidade de potência e ir aumentando-a até o ponto ideal de solda, que varia de acordo com espessura do material a ser soldado.



Especificações técnicas

Tensão de alimentação: 127V ou 220V VCA
Potência máxima: 600W
Tempo de Solda Capacitiva: 1 seg
Diâmetro máximo de fio a ser soldado: 1,0mm
Frequência de utilização média: 4 ponto/min.
Frequência de utilização máxima: 8 ponto/min.



Observações

  1. Sua EW600C é fornecida na tensão de 220V. Para passa-la para 127V, mude a chave seletora de tensão na parte traseira;
  2. É importante observar que a frequência de utilização máxima é o limite máximo da máquina. Após 10 minutos no regime máximo, é necessário que a máquina fique em repouso por pelo menos 10 minutos, para que sua vida não seja afetada. Caso seja necessário trabalhar no regime máximo deverá ser utilizado ventilação forçada para melhor refrigerar o equipamento;
  3. No caso da freqüência média de utilização, não há limitação de tempo de uso contínuo.
  4. As pontas de contato dos eletrodos devem ser limpas com uma lixa fina, procurando manter a superfície sempre plana e paralela
  5. Os eletrodos de cobre para solda capacitiva sofrem pouco desgaste. Porém se necessária a troca, utilize uma chave allen para soltar o eletrodo do porta-eletrodo. Os eletrodos são fabricados em cobre eletrolítico
  6. É muito importante o perfeito alinhamento das pontas dos eletrodos

Cuidados

  • Quando o aparelho não estiver em uso, mantenha-o desligado;
  • Verifique sempre a tensão da rede em que irá ligar o aparelho (127V ou 220V);
  • Limpe a máquina somente com um pano úmido, nunca use produtos químicos;
  • Quando fora de uso, mantenha sua máquina desligada e coberta com uma capa de proteção (nunca use capas plásticas comuns, elas não permitem a evaporação de umidade, que prejudica os componentes eletrônicos).


Perigos

Não abra o gabinete metálico da máquina sob nenhuma hipótese. Este equipamento trabalha com carga elétrica acumulada em alta tensão, que pode provocar lesões corporais, mesmo com o equipamento desligado.
